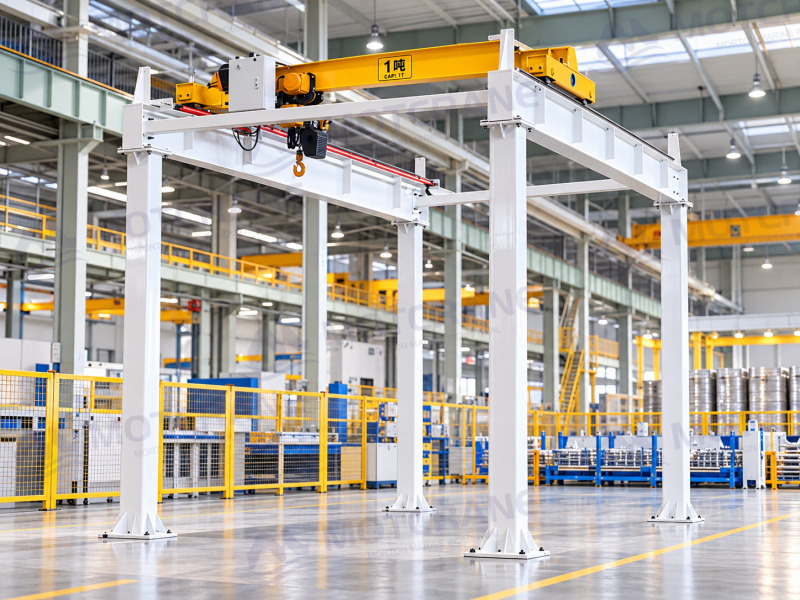

自由昇降式の橋梁クレーンは、独立した鋼柱や滑走路梁によって支えられ、既存の建築構造に依存せずクレーンを運ぶことができる産業用オーバーヘッドリフティングシステムです。.
MOTCRANEは通常、3トン以上の持ち上げ能力の用途向けにこの構成を推奨しています。スパンは通常約6mから始まります。より小型の1～2トンのシステムも利用できますが、軽量な荷物や短いスパンの場合、ワークステーション式クレーンの方が経済的な選択肢となります。.
当社では、最大18mの長さの自由設置式ブリッジクレーンプロジェクトを完了しました。より長い長さは、必要とされるクレーン容量、滑走路梁設計、コラム反応、基礎条件、および利用可能な設置スペースに基づいて評価することができます。.
構造検証の対象となる構造物の基準に従い、列間隔を調整して機械設備、入り口、通路、およびその他の敷地内の障害物を収容することができます。.
単柱式および二柱式構成は、電動チェーンホイストまたはヨーロッパ式ワイヤーロープホイスト、電動走行機能、オプションの可変周波数制御およびワイヤレスリモート操作に対応しています。また、この滑走路は将来的な拡張や屋内から屋外への用途に合わせて設計することも可能です。.

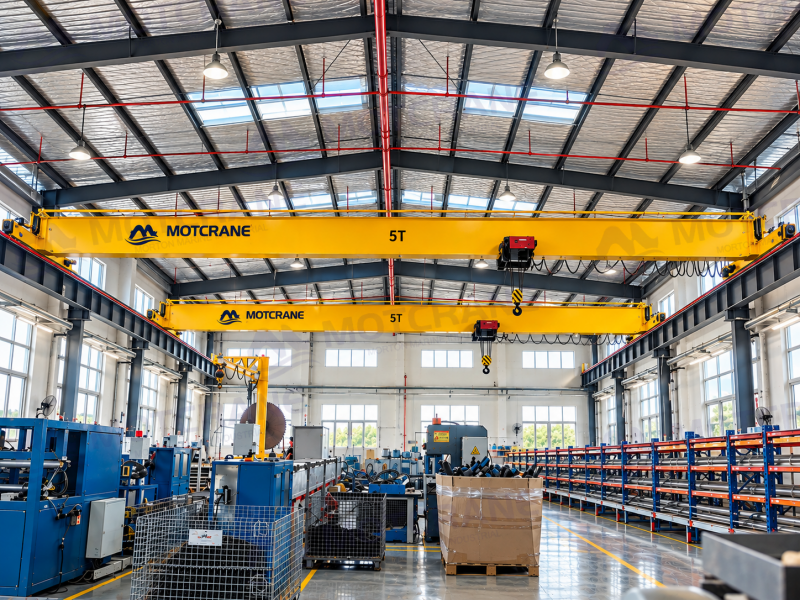

単梁式構造は、3～10トンの多くのリフティング用途に適しています。電動チェーンホイストまたはワイヤーロープホイストを装備でき、使用可能なリフティング高さが大幅に制限されないワークショップに、実用的で費用対効果の高いソリューションを提供します。.

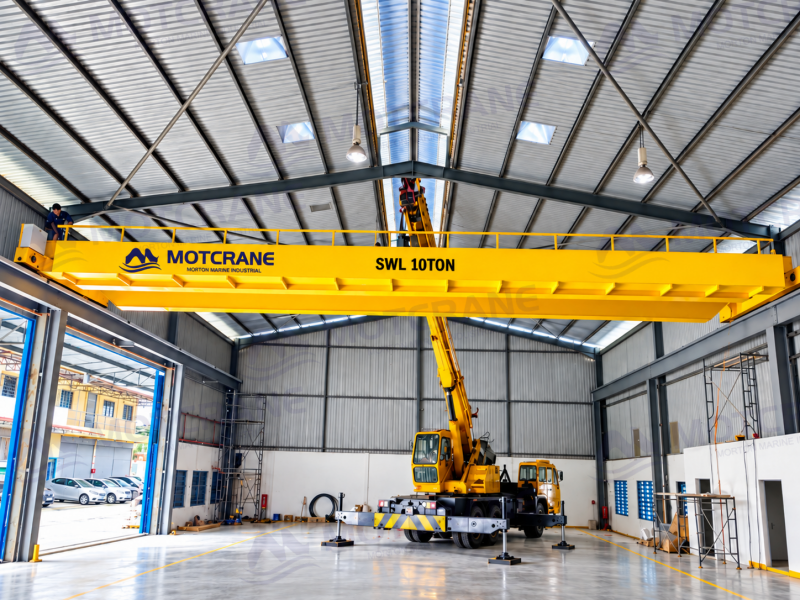

ダブルギダー設計は、高載荷用途に限ったものではありません。設置高さが制限されるワークショップでは、適切なホイストトローリー配置により、メインギダーの下部に最も高いフック位置を近づけることが可能になり、使用可能な吊り上げ高さが最大化されます。実際のフック間隙は、選択されたクレーンおよびトローリー設計によって異なります。.

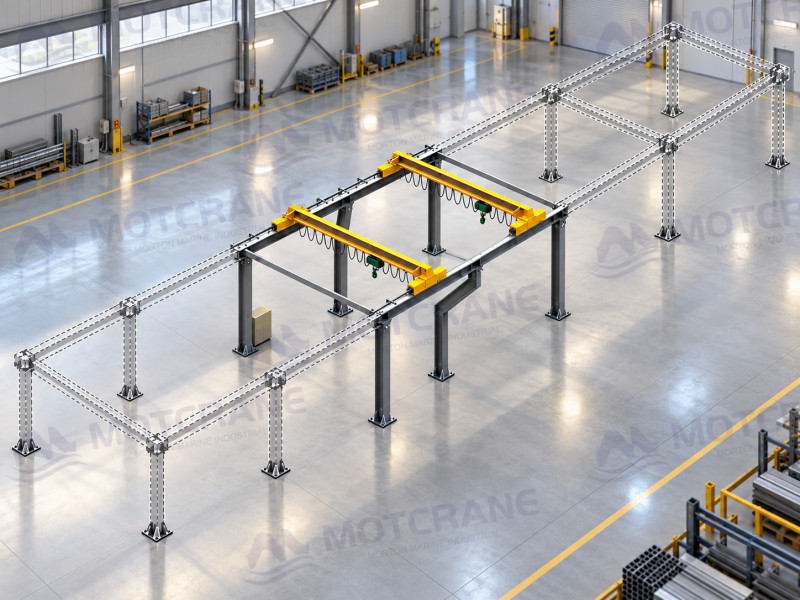

生産ニーズの変化に応じて、既存の走行方向に合わせて滑走路を延長することができます。トラックの配置、構造荷重、基礎条件が確認される場合、クレーンによる搬送範囲を拡大するために追加の支柱や滑走路部分を設置することができます。.

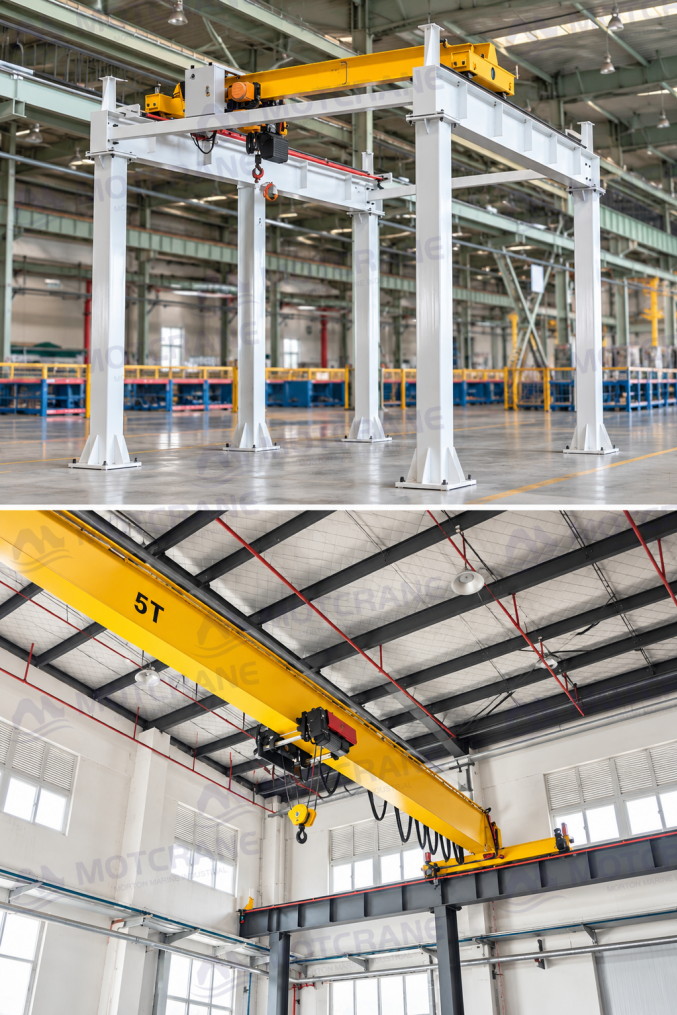

ホイストの選択は、負荷容量、必要とされる持ち上げ高さ、作業用途、および設置場所の条件によって異なります。MOTCRANEは、さまざまな用途やプロジェクトの予算に合わせて、電動チェーンホイストとヨーロッパスタイルのワイヤーロープホイストを提供しています。.
電動チェーン式リフトは、3トンの自由昇降可能なブリッジクレーンの一般的な選択肢です。コンパクトな構造と比較的経済的なコストにより、一般的な持ち上げ用途に適しています。また、必要な持ち上げ高さや運転条件に応じて、5トンの特定のプロジェクトでも使用できます。.
ヨーロッパスタイルのワイヤーロープ式ホイスト 5トンおよび10トンのクレーンには、特に長い持ち上げ高さや高い運転負荷が必要な場合に頻繁に採用されています。スムーズな動きとより正確な荷物の配置が必要な場合、デュアルスピードまたは可変周波数リフティング制御が提供可能です。.

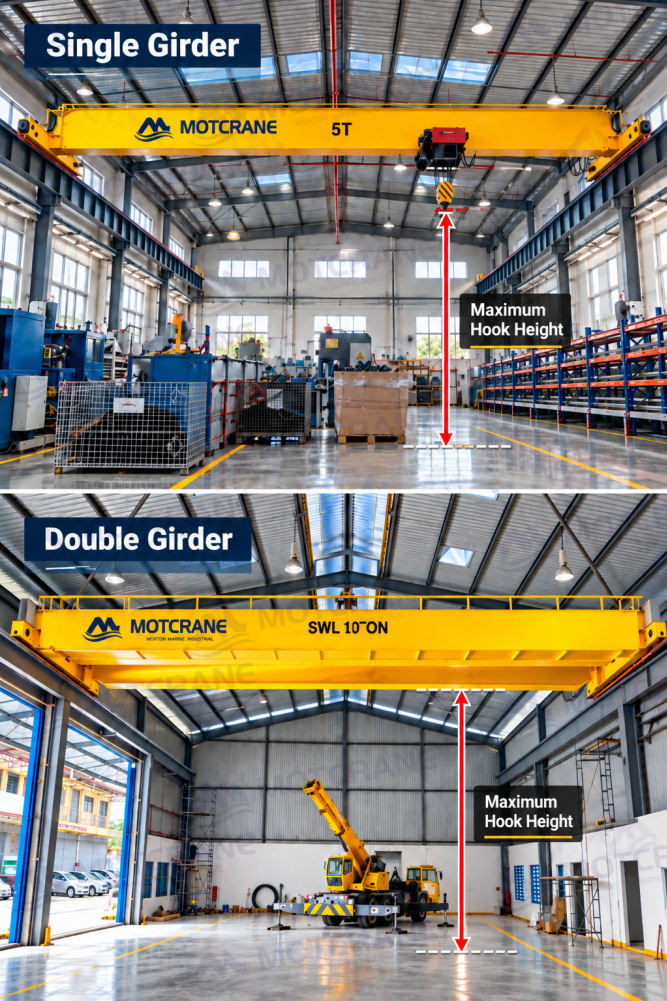

単梁式とダブル梁式フリースタンド式ブリッジクレーンの選択は、単に揚力だけを考慮する問題ではありません。ワークショップの高さが制限されている場合、主な考慮点はフックが利用可能なスペース内でどの高さまで到達できるかです。.
| 設定 | 選択フォーカス |
|---|---|
| シングルガーダー | 多くの用途においてよりシンプルで、一般的に経済的な選択肢です。ただし、アンダースランクトラックはブリッジギルダーの下にスペースを占めるため、最大フック高さに制限が生じることがあります。. |
| ダブルガーダー | 適切な持ち上げトレイを2本の桁の間に配置または桁の上部に配置することで、フックは橋の下部まで近づくことができます。これにより、全体的なクレーン高さが制限されている場合でも、より高いフック高さを利用可能になります。. |
最終的な選択は、利用可能な建築許可、必要な最高および最低のクレーン位置、および全体的なクレーン寸法に基づいて行うべきです。MOTCRANEは、生産前に一般的な配置図にこれらの測定値を確認します。.
必要なフックの高さの定義方法がわかりませんか？こちらのガイドをお読みください。 スタンドアロン式のオーバーヘッドクレーンの持ち上げ高さの決定.

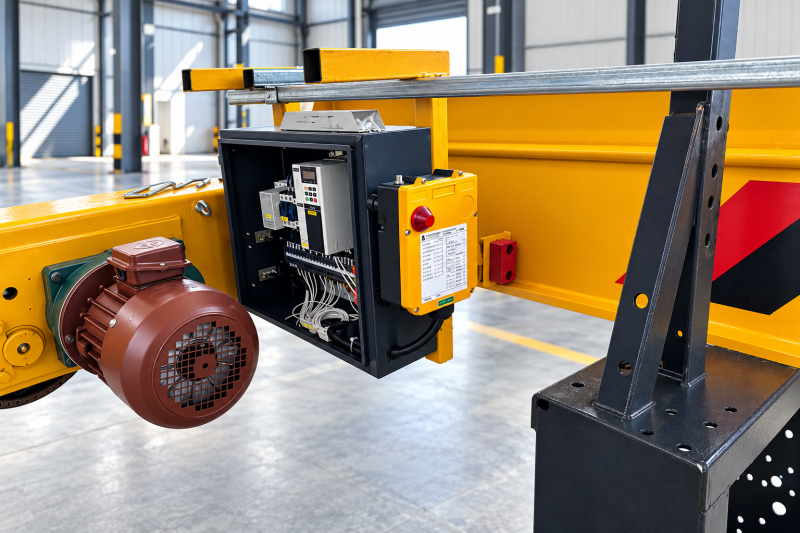

◊ 電動橋とトロリーの移動
◊ 単段速度制御
◊ 国内の産業用ドライブブランドが揃います

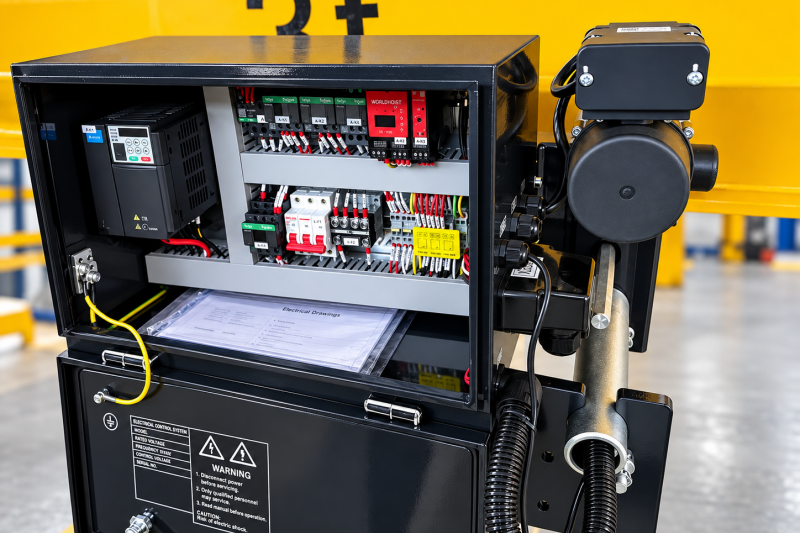

◊ 可変周波数ブリッジおよびトロリーの移動
◊ 加速と減速を調整可能
◊ スムーズなスタートと停止
関連するクレーン事例
関連ブログ
| 項目 | 推奨設定 |
|---|---|
| 定格容量 | 通常3～10トン。カスタム設計により最大20トンまで |
| ブリッジ構成 | 単層支柱式 / ダブル支柱式 |
| スパン | カスタマイズ可能。18mのプロジェクト経験 |
| リフト高さ | カスタマイズ可能。通常3～10m |
| 滑走路の長さ | 生産エリアや材料の流れに合わせてカスタマイズ可能。将来的な拡張も可能です。 |
| 列間隔 | 現場のレイアウトと構造荷重に基づいたプロジェクト特有の設計 |
| 持ち上げ装置 | 電動チェーンホイスト / ヨーロッパスタイルのワイヤーロープホイスト |
| 旅行 | 電動式橋およびトロリーによる移動 |
| コントロール | ペンダント / ワイヤレスリモコン |
| インストール環境 | 屋内/屋外/屋内から屋外への延長 |

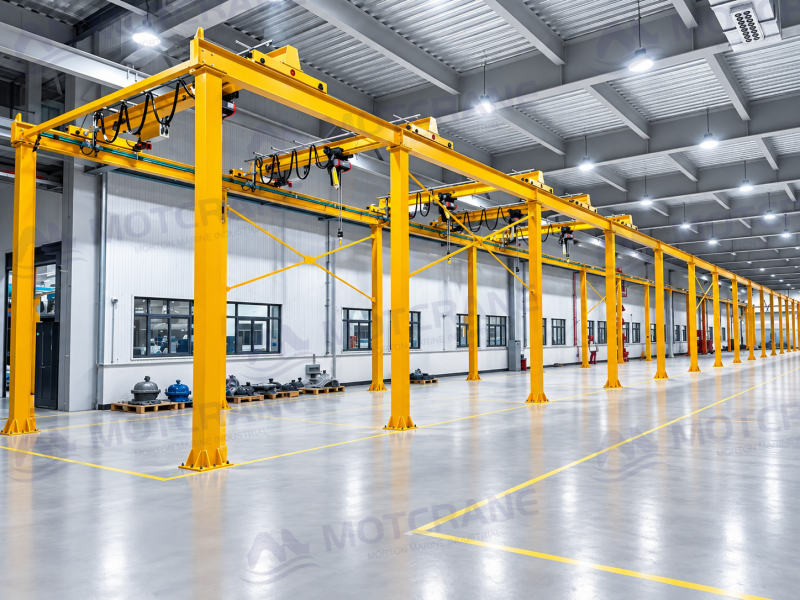

支承構造は、既存の建築構造に依存することなくクレーン荷重を担うように設計されています。列の位置、滑走路梁のサイズ、接続部の詳細などは、クレーンの構成と実際のワークショップのレイアウトによって決定されます。.
◊ 鋼製柱： クレーン荷重、柱応答、使用可能なヘッドルーム、およびサポート間隔に合わせて設計されています。.
◊ ランウェイビーム： クレーンホイールの負荷、サポート間隔、および必要な滑走路の配置に合わせてサイズ調整されています。.
◊ フレキシブルな列配置： 列は機械、ドア、およびアクセスルートの周囲に配置できます。修正されたレイアウトが構造的に検証される限り、均等な間隔は必要ありません。.
◊ レイアウト確認： MOTCRANEは予備的な概略図を提供するため、顧客は最終的な設計前に、列の位置を確認し、サイト上の競合点を見極めることができます。.
◊ マルチクレーンサポート： MOTCRANEは、5トンの2基のブリッジクレーン用の独立したサポートシステムを提供しました。共有構造は、適用される連結クレーン荷重に対応するように設計されています。.
自由昇降式の橋梁クレーンは、独立した支柱を通じて動作荷重を基礎に伝達します。. 基盤設計 計算された列反応、具体的な条件、アンカー配置、および現地での要件を考慮する必要があります。.
1～2トンの小型システムの場合、荷重能力と固定条件が確認できる場合は、既存の鉄筋コンクリート床への設置を検討できます。ただ、床厚みだけでは適合性を判断するのに十分ではありません。.
MOTCRANEプロジェクトの設計方針として、3トン以上の自由脚式橋梁用クレーンには専用のコンクリート基礎が指定されています。.
最終的な基礎寸法、補強材、アンカーボルト、および基礎プレートは、クレーン能力のみではなく、計算された柱の反応と現場の条件から決定されます。.
屋外設置の際には、風荷重、耐腐食性、アンカー力、基礎の安定性などのチェックも必要です。適切な耐候性と耐腐食性を選択するには、使用環境に応じて適切な対策を講じる必要があります。.
見積もりを依頼する前に、あらゆるクレーンの寸法を確定する必要はありません。まず、持ち上げの要件とワークショップのレイアウトから始めてください。その後、MOTCRANEは検討のために予備的な配置図を作成します。.
ワークピースの最大重量、寸法、持ち上げポイント、および想定される稼働頻度を記載してください。これらの詳細情報は、クレーンの容量とホイスト構成の決定に役立ちます。.
クレーンの概算の長さ、滑走路の長さ、必要なフックの配置範囲、および最高のリフト位置を確認します。この段階では、ワークショップ図面や現場の写真が役立ちます。.
機械、通路、ドア、および列の位置に影響を与える可能性のあるその他の障害物の特定。また、床面または基礎に関する情報も提供する必要があります。.
可変周波数走行、ワイヤレス制御、屋外での運用、将来の滑走路延長、さらなるクレーンが必要かどうかを説明してください。.
MOTCRANEは利用可能な情報に基づいて予備的な概略図を作成します。最終的な設計が確定する前に、クレーンの寸法、柱の位置、フックの配置、基礎の配置を確認することができます。.
MOTCRANEは、生産前に顧客の承認を得るために一般的な配置図と関連する技術図面を提供します。クレーンの寸法、滑走路の配置、柱の位置、基礎の要件は実際の現場条件に合わせて確認されます。.
コラム、ランディングビーム、その他の鋼製部品は、寸法と構造要件に合わせて設計および準備されています。実用的な場合、輸送可能な部材を使用してコンテナの積上げを改善し、構造的整合性を損なうことなく設置を簡素化します。.

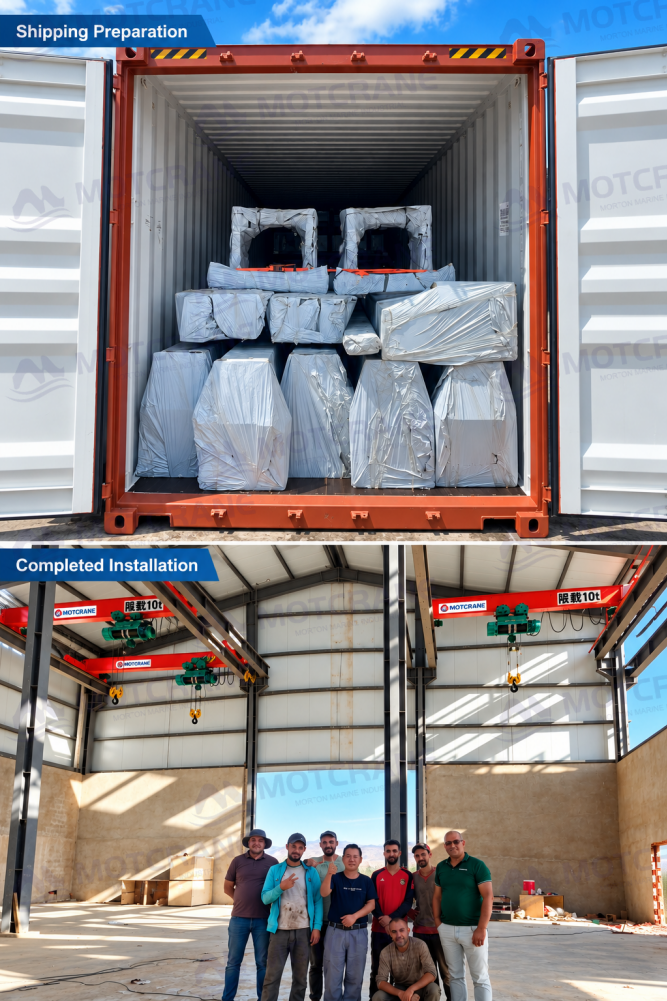

組み立て用の構造部品が確認されます。エレベーター、電気機器、付属品、その他の部品は保護され、配達後の検査と設置を容易にするために、合意された配送方法に従って梱包されます。.
MOTCRANEは、設置図面、電気設計書、リモート技術サポートを提供します。必要に応じて、追加の現場での設置ガイダンス、試運転、負荷試験、またはオペレータのトレーニングもアレンジ可能です。これらはプロジェクトの範囲の一部として、別途ご相談の上、ご契約いただくことができます。.
MOTCRANEは通常、3トン以上のプロジェクトや、約6m以上のスパンのプロジェクトにフリースタンディングブリッジクレーンをお勧めします。軽量な荷物、短いスパン、または手動での移動が容易な用途には、ワークステーションクレーンの方が経済的な選択肢となる場合があります。.
MOTCRANEの自由設置式ブリッジクレーンのほとんどのプロジェクトは3～10トンの範囲です。必要な長さ、構造設計、基礎条件に応じて、最大20トンの容量のプロジェクトも評価可能です。.
MOTCRANEは一般的に、3トン以上のプロジェクト向けに専用のコンクリート基礎を仕様しています。計算された支持荷重とアンカー条件が許す場合、より小型のシステムを既存の鉄筋コンクリート床に設置することも検討できます。.
はい。列の位置は機械、ドア、およびアクセスルートの周囲に調整できます。変更を行う際は、滑走路梁の設計と支持荷重を考慮する必要があります。.
はい。屋外設置の場合、風荷重、耐腐食性、耐候性、および基礎の安定性に対するさらなる考慮が必要です。.
はい。MOTCRANEは、2基の5トンのブリッジクレーンを、独立した鋼構造を共有したシステムで供給しました。支承用鋼構造は、適用される連結クレーン荷重に対応するように設計する必要があります。.
必要な容量、概算延長距離、滑走路の長さ、フックの高さ、工作物の詳細、ワークショップのレイアウト、運用要件、および利用可能な現場図面または写真をご提供ください。.
