重機を狭いスペースで持ち上げ、横方向へ移動させ、縦方向へ輸送する必要がある場合、油圧式ガントリークレーンはこれらの作業を1つのリフティングシステムで統合します。.
MOTCRANEは、定格容量が30、40、50、60、および100トン（t）の4点式油圧ガントリーシステム、およびより高い容量およびカスタマイズされたソリューションを提供しています。ENERPACまたはその他のメーカーからリファレンス図面または技術仕様書をお持ちの場合は、弊社までお送りください。必要容量、リフト高さ、ヘッダービーム寸法、および操作機能を確認し、技術提案および見積書を作成いたします。.
4つの油圧リフティングユニットが連携して荷物を持ち上げることで、シングルステージ、ツインタスク、トリプルステージのリフティング構成が利用可能で、さまざまな持ち上げ高さや容量の要件に対応できます。.
4台の電動サイドシフトトロリーは2本のヘッダービームに沿って走行し、リフティングポイントを横方向に移動させ、正確な荷物の配置が可能になります。.

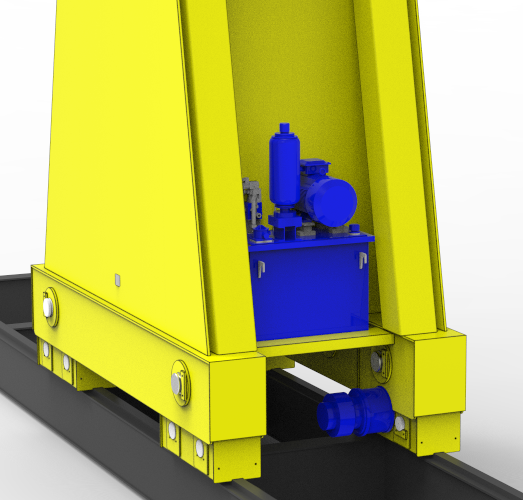

リフティングユニットの下にある走行機構はモジュラー式スライドトラックに沿って移動するため、ガントリーは指定された動作範囲内で吊り上げられた荷物を縦方向に移動できます。.

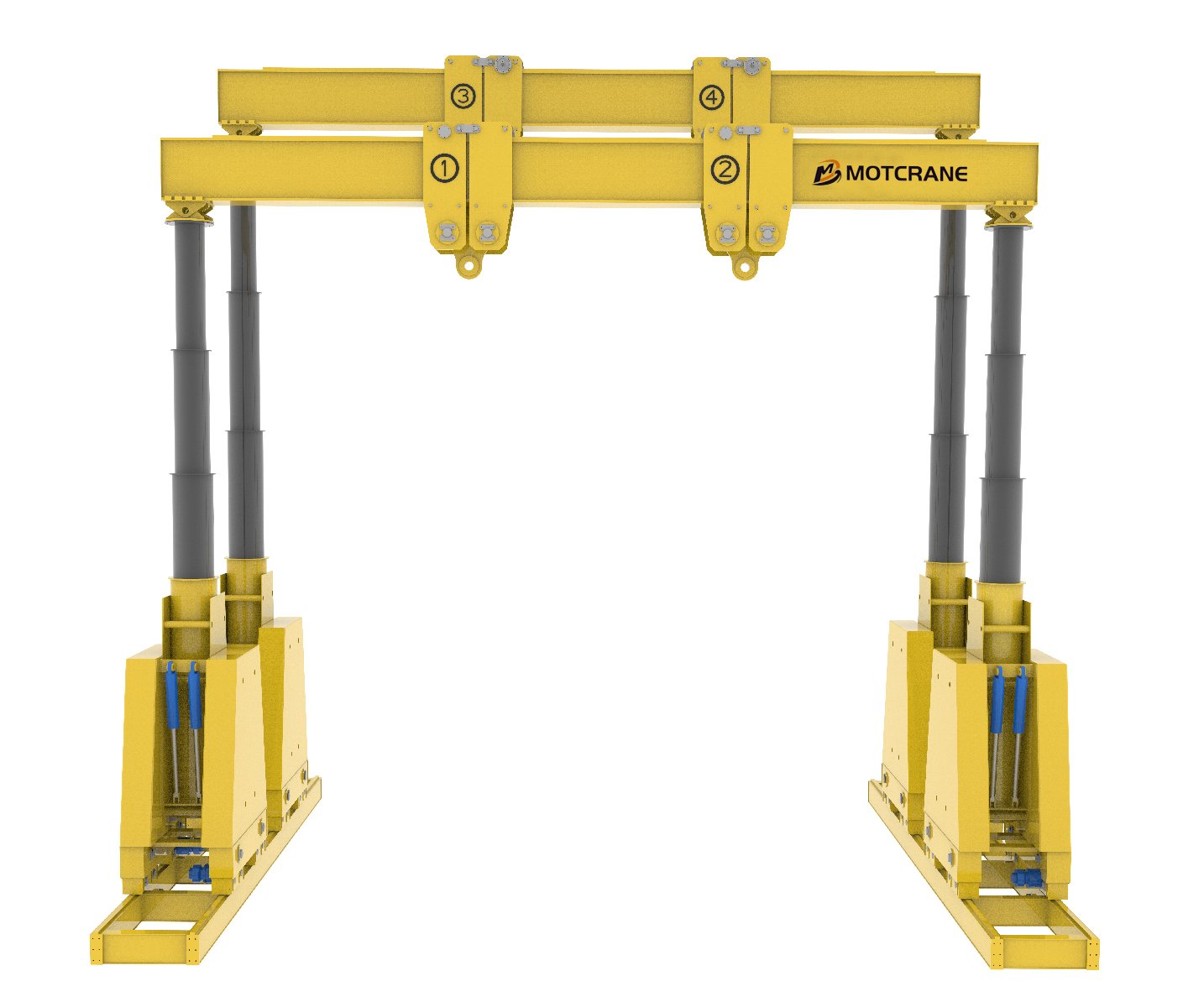

一般的な4点式油圧ガントリーシステムは、2つのガントリーフレーム、4つの油圧リフティングユニット、2本のヘッダービーム、4本の電動サイドシフトトロリーで構成されています。リフティングユニットはヘッダービームを支え上げ、トロリーは調整可能な荷重懸架ポイントを提供します。.
リフティング構成を選択する際には、特に3つの次元が重要です：

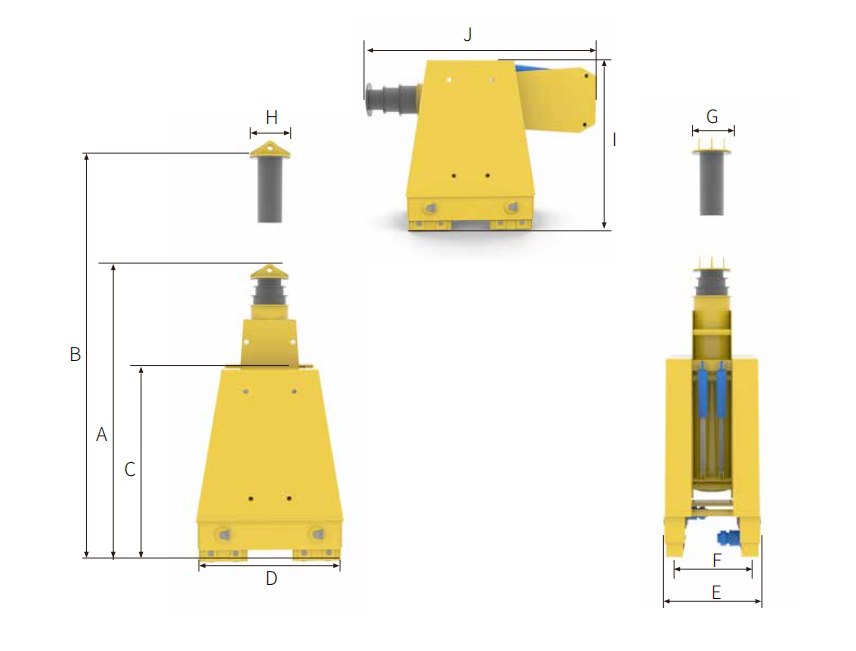

◊ 全体的な高さが戻りました： 設置基準レベルからガントリーの最高点まで、完全に引き下げた状態で測った垂直距離。.
◊ 最大延長された全体的な高さ： 同じ基準レベルからガントリーの全展開時の最高点までの垂直距離。.
◊ リフティングストローク： 油圧式リフト中のヘッダービームの実際の垂直移動。.
これらの寸法は、必要なリフティングストロークを決定する上で役立ち、単段式、二段式、または三段式の構成が適切かどうかを判断する上で役立ちます。.
正しいリフティング範囲の選択に関する詳細なガイダンスについては、当社のガイドをご覧ください。 油圧ガントリークレーンの必要リフティング高さ。.
MOTCRANEは、標準的なヘッドビームの長さが8mと10mで、特定のプロジェクトに合わせて12mなどのカスタム長も提供しています。ヘッドビームの全長、支承中心間距離、クリアスパン、および利用可能なサイドシフト移動距離は、対応する技術図書に記載されています。.

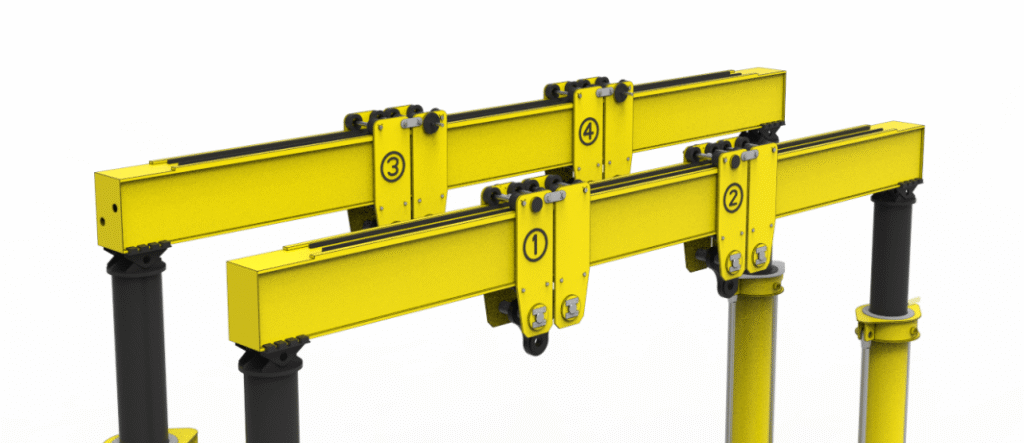

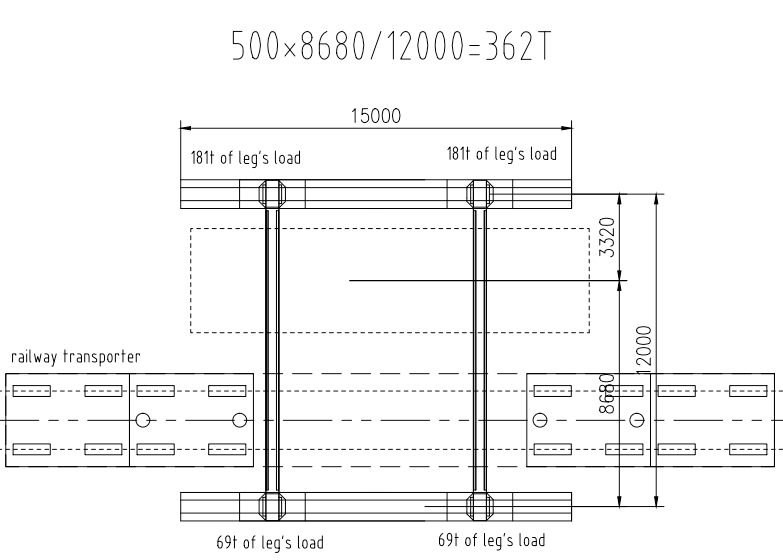

一般的な4点式システムでは、2本のヘッダー梁と4台の電動サイドシフトトロリーが使用されます。これらの梁の位置は、荷載取り付けポイントに合わせて調整でき、必要な横方向の位置決めが可能になります。.

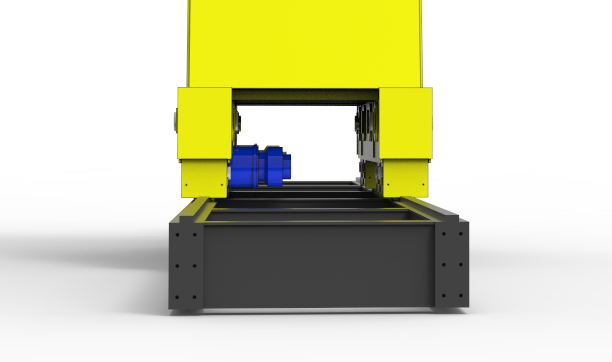

ガントリーはモジュラー鋼製スライドトラックアセンブリに沿って移動します。各トラックは、走行ホイールアセンブリ用のガイドレールを備えた接続されたセクションで構成されています。トラックのセクションを組み合わせることで、必要な走行距離を達成できます。.

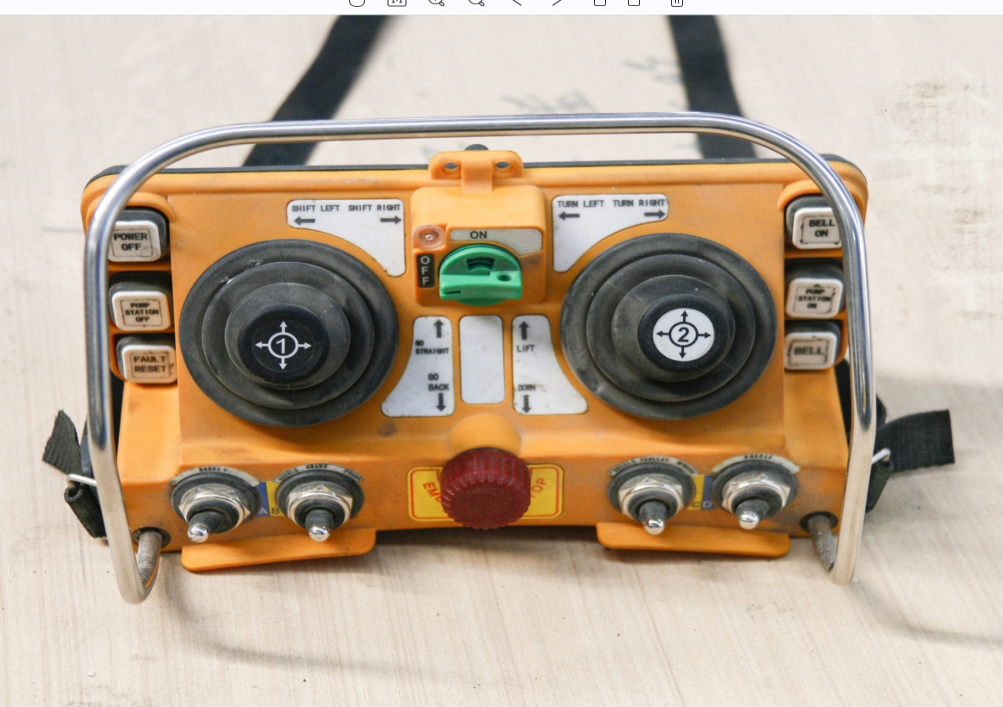

この制御システムは、油圧リフトユニット、サイドシフトトロリー、および縦方向移動機構の個別の操作と連携した操作をサポートします。産業用リモコンとタッチスクリーンのインターフェースにより、オペレーターは動きを制御し、リフトの高さ、荷重、および動作状態を監視できます。各システムには同期許容誤差と保護機能が規定されています。.
関連するクレーン事例
関連ブログ
完成したMOTCRANE油圧ガントリークレーンのプロジェクトにおける代表的な寸法。すべての高さにはスキッドトラックとヘッダービームが含まれています。.
| 容量 | 全体的な高さが縮小しました
(m) |
最大延長された全体的な高さ
(m) |
全体的な高さの差
(m) |
| 30t | 4.5 | 6.5 | 2 |
| 40t | 3 | 6 | 3 |
| 50t | 3 | 8 | 5 |
| 60t | 8 | 18 | 10 |
| 100トン | 4.5 | 9 | 4.5 |
| 120t | 6.2 | 11.2 | 5 |
上記の仕様は、完成したMOTCRANEプロジェクトに基づいています。総高は、スライドトラックとヘッダービームを含む組み立てられたガントリーの最上部から床面まで測定されています。その他の持ち上げ能力、総高、およびヘッダービームの長さは、お客様のプロジェクトの要件に応じてカスタマイズできます。.
すでに ENERPAC、Lift Systems、Tadano、Enerprom、Gidrolast、または他のメーカーからのリファレンス図面、製品パンフレット、または入札仕様書をお持ちですか？それらを MOTCRANE に送信して技術評価をお願いします。.
必要なシステム容量、リターンおよびエクステンデッド高さ、リフティングストローク、ヘッダービームの寸法、および全体的な設備サイズを、サイドシフト、縦方向移動、および制御要件とともに比較することができます。.
このレビューに基づき、MOTCRANEは、参照要件から関連する違いが生じた場合でも、独自の概略図、技術仕様、供給範囲、見積書を作成することができます。.
| 容量 | 全体的な高さが縮小しました
(m) |
最大延長された全体的な高さ
(m) |
全体的な高さの差
(m) |
| エンパック | |||
| 40t | 4.7 | 8.2 | 3.5 |
| 60t | 2.5 | 5.2 | 2.7 |
| 125t | 3.5 | 7.5 | 4 |
| リフトシステム | |||
| 40t | 2.5 | 5.5 | 3 |
| 60t-A | 3.5 | 5.5 | 2 |
| 60t-B | 3 | 7 | 4 |
| 150t | 3.2 | 6.5 | 3.3 |
| タダノ（日本） | |||
| 30t – TB-300-2 | 3.7 | 7.2 | 3.5 |
| 30t – TB-300-3 | 3.7 | 8.8 | 5.1 |
| 60t – TB-600-2 | 4.3 | 7.8 | 3.5 |
| 60t – TB-600-3 | 4.3 | 9.4 | 5.1 |
表示された寸法は、技術的な参考用情報です。異なるメーカーの油圧ガントリーシステムでは、異なるリフティング構成、ヘッドバーの配置、スライドトラック、および高さ測定方法が使用される場合があります。これらの数値はMOTCRANEの製品仕様を反映するものではなく、記載されているメーカーと提携していることを示すものではありません。.
油圧ガントリークレーンは、工作機械、圧力容器、変圧器、大型機械など、重い産業機器の設置、積み降ろし、移動に使用されます。これらは、従来の持ち上げ装置ではアクセスが制限される場合や作業スペースが不足する場所で特に役立ちます。.
MOTCRANEは、30トン、50トン、60トン、100トン、120トンの能力を備えた海外プロジェクト向けに油圧ガントリーシステムを提供してきました。技術的な議論をサポートするために、関連するプロジェクトの参考資料をご提供いたします。 ロシアでの30トンの油圧ガントリークレーンプロジェクト そして 30+30トンの油圧ガントリーシステム 圧力容器の吊り上げ用。.
プロジェクトによっては、出荷前に機器を事前に組み立て、機能テストを行う場合があります。その後、組み立てられた機器は木製箱などに梱包され、輸送用の適切な梱包材で梱包されます。到着後、システムは設置および操作に関する付属のドキュメントに従って組み立てられ、電気的に接続され、稼働が開始されます。図面、検査記録、その他のドキュメントは、契約内容に従って提供されます。.
これらは、指定された動作条件下での4点式油圧ガントリーシステムの総称的な揚重能力であり、個々の揚重脚の能力ではありません。.
MOTCRANEは40トンおよび50トンのシステムも提供しています。100トンを超える高出力システムや非標準構成は、プロジェクトの要件に応じて開発可能です。.
はい。ご参考仕様書または一般的な配置図を弊社に送付ください。必要容量、寸法、リフトストローク、操作機能を確認の上、MOTCRANEの技術提案書および見積書を作成いたします。.
選択は、必要な引き下げ高さ、最大伸張高さ、リフトストローク、および積載量に依存します。これらの要件は合わせて評価され、適切なリフト構成が決定されます。.
はい。MOTCRANEの標準的な4点式油圧ガントリー構成には、電動サイドシフトトロリーとモジュラースキッドトラック沿いの縦方向移動装置が含まれます。具体的な構成部品、速度、および制御方式は見積書および技術図面に詳細に記載されています。.
はい。標準的な8mおよび10mのヘッダービームを提供しています。12mなどのその他の長さは、カスタマイズオプションとしてご利用いただけます。全体的なヘッダービームの長さおよびクリアスパンは、技術図面に別途記載されています。.
必ずしも必要ではありません。許容される持ち上げ能力は持ち上げ段階によって異なります。最大伸張時の能力は、選択したシステム用の荷重表に基づいて確認する必要があります。伸縮式油圧ガントリーシステムの業界における追加的なガイドについては、こちらを参照してください。 ASME B30.1.
このシステムは一般的に分解された部品で提供されます。現場での作業には、機械的な組み立て、電気接続、および設置指示に従った試運転が含まれます。追加の設置サポートおよび受入要件はプロジェクト契約で定義されます。.
必要なシステムの上昇能力、展開時の全高、最大展開時の全高、ヘッダービームの長さをご記入ください。他のメーカーの参考図面や仕様書をご用意の場合は、それらを参考としてご提出いただけます。追加の詳細については技術審査の際に確認させていただきます。.
30トン、40トン、50トン、60トン、または100トンの油圧ガントリークレーンをお探しですか？それとも、より高いリフティング能力を備えたカスタムシステムをお求めですか？
必要な揚高さ、格納時全高、最大伸ばした全高、ヘッダービームの長さをお知らせください。また、既存のメーカーのモデル番号、技術仕様、または参考図面もご提出いただけます。.
MOTCRANEはお客様の要件を検討し、適切なリフティングストロークとシステム構成を決定し、予備的な技術図面と見積書を作成します。.
