Ketika peralatan berat perlu diangkat, dipindahkan secara lateral, dan diangkut secara longitudinal di ruang yang sempit, sebuah jembatan gantry hidrolik menggabungkan operasi-operasi tersebut dalam satu sistem pengangkatan.
MOTCRANE menawarkan sistem gantry hidrolik empat titik dengan kapasitas terpasang 30, 40, 50, 60, dan 100 ton (t), serta solusi dengan kapasitas lebih tinggi dan yang dirancang khusus. Jika Anda memiliki gambar referensi atau spesifikasi teknis dari ENERPAC atau produsen lainnya, kirimkan kepada kami. Kami dapat meninjau kapasitas yang dibutuhkan, ketinggian angkat, dimensi balok header, dan fungsi operasi, kemudian menyiapkan proposal teknis dan penawaran harga.

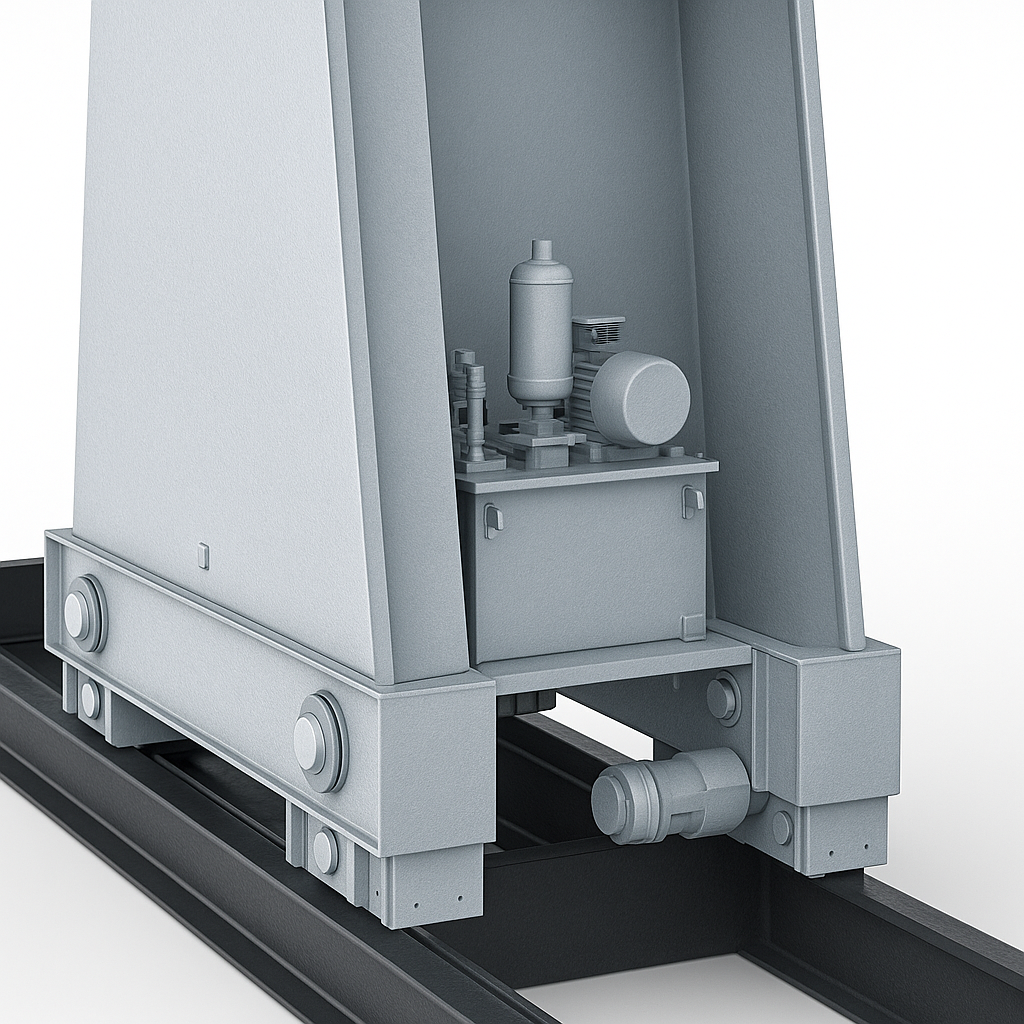

Empat unit pengangkat hidrolik bekerja bersama untuk mengangkat dan menurunkan beban. Tersedia konfigurasi pengangkat satu tahap, dua tahap, atau tiga tahap untuk memenuhi kebutuhan ketinggian dan kapasitas pengangkatan yang berbeda.
Empat gerobak sisi berdaya geser bergerak menyusuri dua balok header, memungkinkan titik-titik angkat bergerak secara lateral untuk posisi beban yang akurat.

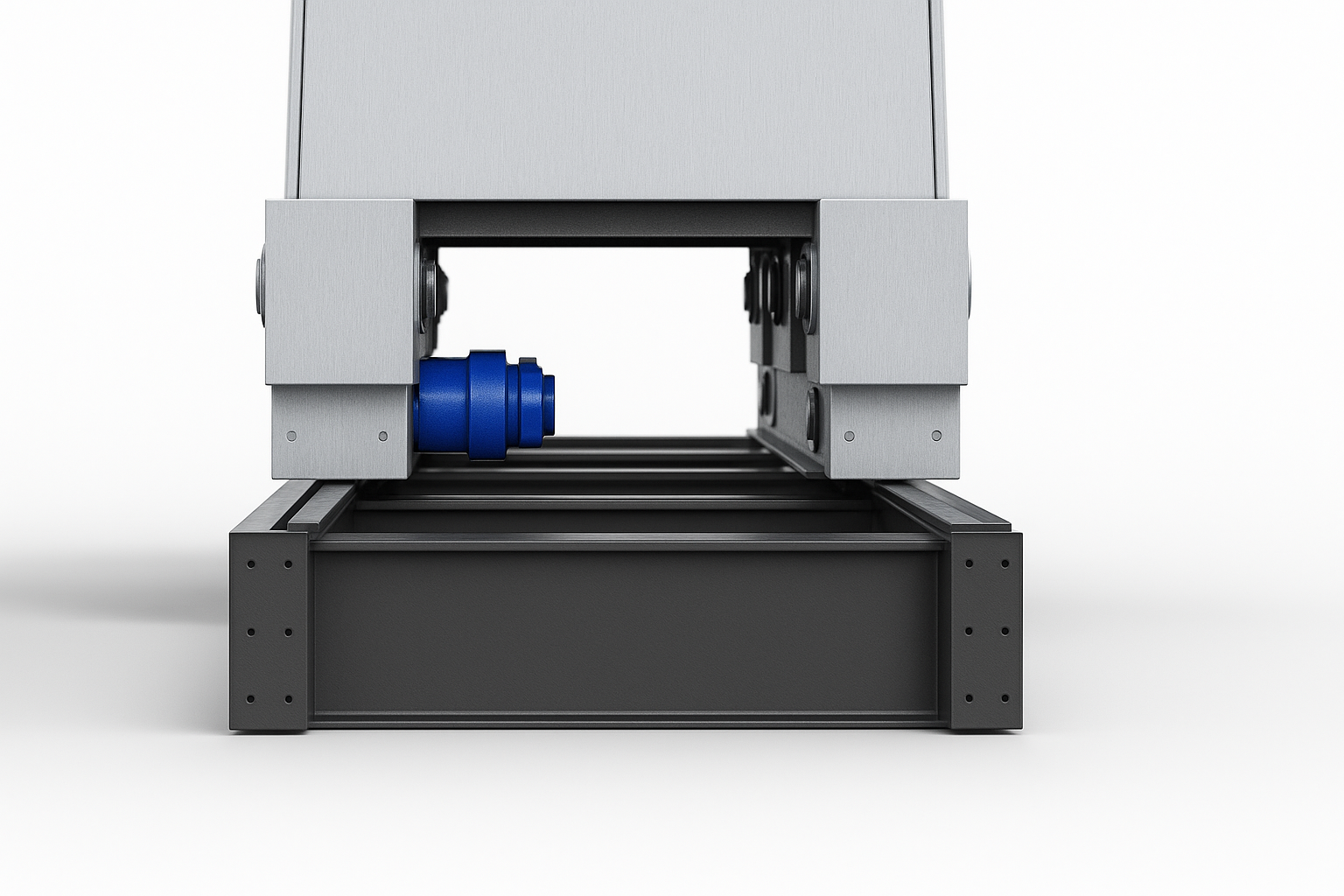

Mesin gerak di bawah unit angkat bergerak mengikut jalur rel modular, yang memungkinkan gantry untuk mengangkut beban yang digantung secara longitudinal dalam batas operasional yang ditentukan.

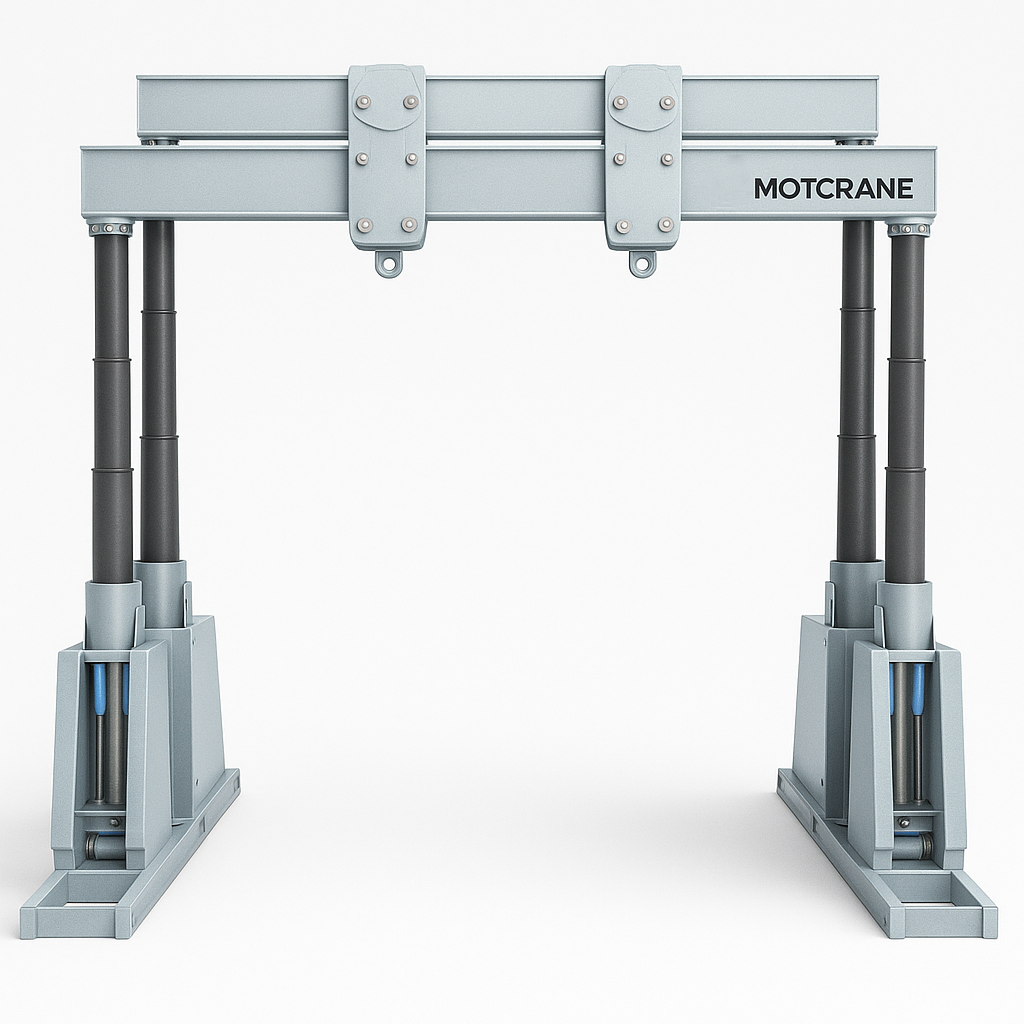

Sistem gantry hidrolik tipe empat titik terdiri dari dua rangka gantry, empat unit pengangkat hidrolik, dua balok header, dan empat gerobak sisi berputar bertenaga. Unit pengangkat mendukung dan mengangkat balok header, sedangkan gerobak menyediakan titik suspensi beban yang dapat disesuaikan.
Tiga dimensi sangat penting saat memilih konfigurasi pengangkat:
◊ Ukuran keseluruhan yang direndahkan: Jarak vertikal dari level referensi pemasangan ke titik tertinggi dari gantry saat sepenuhnya ditarik kembali.
◊ Ukuran Tinggi Maksimum Secara Total: Jarak vertikal dari level referensi yang sama ke titik tertinggi dari gantry saat penuh ekstensi.
◊ Stroke Lifting: Perjalanan vertikal sebenarnya dari balok header selama pengangkatannya menggunakan sistem hidrolik.
Dimensi-dimensi ini membantu menentukan stroke angkat yang dibutuhkan dan apakah konfigurasi satu-tahap, dua-tahap, atau tiga-tahap yang tepat.
Untuk panduan lebih lanjut tentang cara memilih rentang angkat yang tepat, bacalah panduan kami mengenai tinggi angkat yang diperlukan untuk jembatan gantry hidrolik.
MOTCRANE menawarkan panjang balok header standar sebesar 8 m dan 10 m, dengan panjang khusus lainnya tersedia untuk proyek-proyek tertentu. Panjang keseluruhan balok header, jarak pusat dudukan, lebar celah, dan jarak pergeseran samping yang tersedia tercantum dalam gambar teknis yang sesuai.

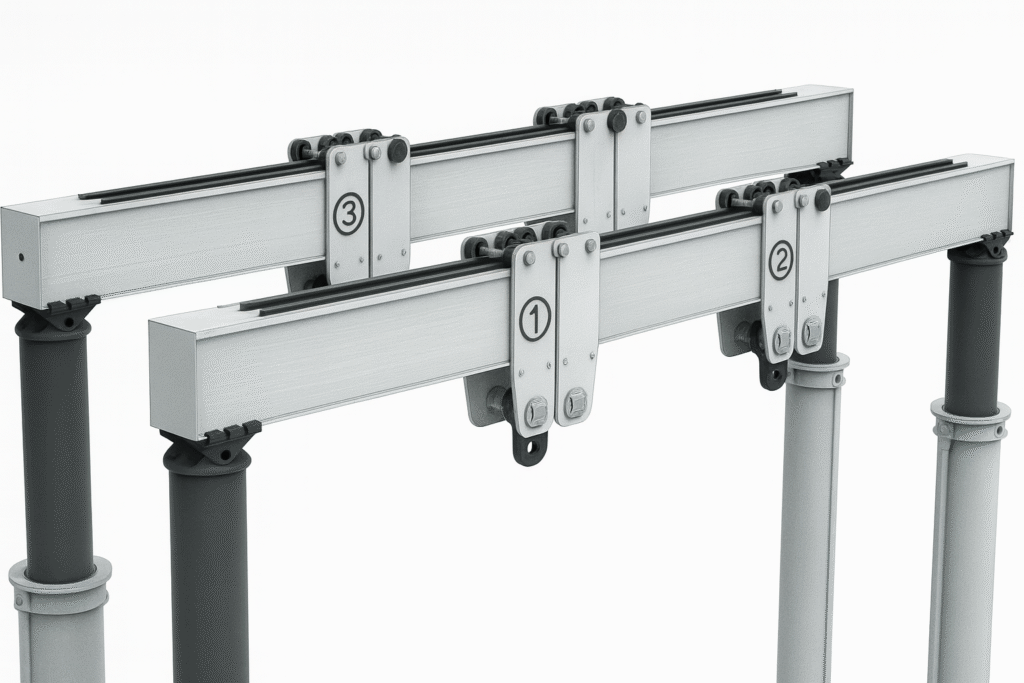

Sistem empat titik yang umum menggunakan dua balok header dengan empat troli sisi berdaya geser. Posisi balok tersebut dapat disesuaikan sepanjang balok agar sesuai dengan titik pemasangan beban dan mencapai posisi lateral yang diperlukan.
Gerbang bergerak di sepanjang rangkaian rel baja modular. Setiap rangkaian terdiri dari bagian-bagian yang terhubung dengan rel panduan untuk roda gerak. Bagian-bagian rel dapat digabungkan untuk mencapai jarak perjalanan yang dibutuhkan.
Sistem kontrol mendukung operasi individual dan terkoordinasi dari unit angkat hidrolik, troli sisi geser, dan mekanisme perjalanan longitudinal. Kontrol jarak jauh industri dan antarmuka layar sentuh memungkinkan operator mengontrol gerakan dan memonitor ketinggian angkat, beban, serta status operasi. Toleransi sinkronisasi dan fungsi perlindungan ditetapkan untuk setiap sistem.
Kasus Crane yang Terkait
Blog terkait
Dimensi nominal dari proyek-proyek jembatan gantry hidrolik MOTCRANE yang telah selesai. Semua ketinggian mencakup track roda dan balok header.
| Kapasitas | Ukuran keseluruhan yang direndahkan
(m) |
Ukuran keseluruhan maksimum yang dapat diperpanjang
(m) |
Perbedaan Tinggi Secara Keseluruhan
(m) |
| 30t | 4.5 | 6.5 | 2 |
| 40t | 3 | 6 | 3 |
| 50t | 3 | 8 | 5 |
| 60t | 8 | 18 | 10 |
| 100t | 4.5 | 9 | 4.5 |
| 120t | 6.2 | 11.2 | 5 |
Spesifikasi di atas didasarkan pada proyek-proyek MOTCRANE yang telah selesai. Tinggi keseluruhan diukur dari permukaan lantai hingga titik tertinggi dari gantry yang sudah dirakit, termasuk track roda pengangkut dan balok header. Kapasitas angkat lainnya, tinggi keseluruhan, dan panjang balok header dapat disesuaikan sesuai dengan kebutuhan proyek Anda.
Apakah Anda sudah memiliki gambar referensi, brosur produk, atau spesifikasi tender dari ENERPAC, Lift Systems, Tadano, Enerprom, Gidrolast, atau pabrikan lainnya? Kirimkan ke MOTCRANE untuk evaluasi teknis.
Kami dapat membandingkan kapasitas sistem yang dibutuhkan, ketinggian saat ditarik dan diperpanjang, stroke angkat, dimensi balok header, serta ukuran peralatan secara keseluruhan, bersama dengan kebutuhan untuk sisi pengereman, perjalanan longitudinal, dan kontrol.
Berdasarkan review ini, MOTCRANE dapat menyiapkan gambar rancangan umum, spesifikasi teknis, lingkup pengadaan, dan penawaran dengan perbedaan yang relevan dengan persyaratan referensi yang jelas diidentifikasi.
| Kapasitas | Ukuran keseluruhan yang direndahkan
(m) |
Ukuran keseluruhan maksimum yang dapat diperpanjang
(m) |
Perbedaan Tinggi Secara Keseluruhan
(m) |
| ENERPAC | |||
| 40t | 4.7 | 8.2 | 3.5 |
| 60t | 2.5 | 5.2 | 2.7 |
| 125t | 3.5 | 7.5 | 4 |
| Sistem Lift | |||
| 40t | 2.5 | 5.5 | 3 |
| 60t-A | 3.5 | 5.5 | 2 |
| 60t-B | 3 | 7 | 4 |
| 150t | 3.2 | 6.5 | 3.3 |
| TADANO (Jepang) | |||
| 30t – TB-300-2 | 3.7 | 7.2 | 3.5 |
| 30t – TB-300-3 | 3.7 | 8.8 | 5.1 |
| 60t – TB-600-2 | 4.3 | 7.8 | 3.5 |
| 60t – TB-600-3 | 4.3 | 9.4 | 5.1 |
Dimensi yang ditampilkan hanya untuk referensi teknis. Sistem gantry hidrolik dari berbagai produsen mungkin menggunakan konfigurasi angkat yang berbeda, susunan balok header, jalur geser, dan metode pengukuran ketinggian. Angka-angka tersebut tidak mencerminkan spesifikasi produk MOTCRANE atau menyiratkan adanya hubungan dengan produsen yang tercantum.
Jembatan gantry digunakan untuk memasang, memuat, membongkar, dan memindahkan peralatan industri berat, termasuk alat mesin, tangki tekanan, transformator, dan mesin besar. Mereka sangat berguna di tempat-tempat di mana peralatan angkat konvensional memiliki akses yang terbatas atau ruang kerja yang tidak cukup.
MOTCRANE telah memasok sistem gantry hidrolik untuk proyek-proyek di luar negeri dengan kapasitas mulai dari 30, 50, 60, 100, dan 120 ton. Referensi proyek yang relevan dapat disediakan untuk mendukung diskusi teknis. Jelajahi produk kami Proyek crane gantry hidrolik seberat 30 ton di Rusia dan Sistem gantry hidrolik berbobot 30+30 ton untuk mengangkat tangki tekanan.
Bergantung pada proyeknya, peralatan dapat dipasang terlebih dahulu dan diuji fungsionalitasnya sebelum pengiriman. Kemudian peralatan tersebut dibongkar dan dikemas dalam peti kayu atau kemasan lainnya yang sesuai untuk pengangkutan. Setelah tiba, sistem tersebut dipasang kembali, dihubungkan secara listrik, dan dioperasikan sesuai dengan dokumentasi instalasi dan operasi yang disediakan. Gambar rancangan, catatan inspeksi, dan dokumen lainnya disediakan sesuai dengan lingkup pengadaan yang disepakati.
Ini mengacu pada kapasitas angkat terpasang yang tertera pada sistem gantry hidrolik empat titik lengkap dalam kondisi operasi yang ditentukan, bukan kapasitas dari setiap kaki angkat secara terpisah.
MOTCRANE juga menawarkan sistem dengan kapasitas 40 ton dan 50 ton. Sistem dengan kapasitas lebih tinggi yang melebihi 100 ton dan konfigurasi non-standar dapat dikembangkan sesuai dengan kebutuhan proyek.
Ya. Kirimkan kepada kami spesifikasi referensi atau gambar tata letak umum. Kami akan meninjau kapasitas yang dibutuhkan, dimensi, stroke angkat, dan fungsi pengoperasian, kemudian menyiapkan proposal teknis dan penawaran harga MOTCRANE.
Pilihan tergantung pada ketinggian yang dibutuhkan saat ditarik, ketinggian maksimum saat terbuka, stroke angkat, dan kapasitas beban. Kriteria-kriteria ini dianalisis bersama untuk menentukan konfigurasi angkat yang sesuai.
Ya. Konfigurasi gantry hidrolik empat titik standar MOTCRANE mencakup troli sisi berdaya geser dan perjalanan longitudinal di sepanjang jalur roda gantung modular. Komponen spesifik, kecepatan, dan pengaturan kontrol diuraikan secara rinci dalam penawaran dan gambar teknis.
Ya. Kami menawarkan tiang header standar berukuran 8 m dan 10 m, dengan panjang lainnya tersedia sesuai permintaan khusus. Panjang keseluruhan tiang header dan lebar celah dinyatakan secara terpisah dalam gambar teknis.
Tidak semestinya. Kapasitas angkat yang diizinkan dapat berbeda antara tahapan angkat. Kapasitas pada ekstensi maksimum harus diverifikasi berdasarkan tabel beban untuk sistem yang dipilih. Untuk panduan industri tambahan mengenai sistem gantry hidrolik teleskopik, silakan lihat ASME B30.1.
Sistem ini umumnya dikirim dalam bentuk bagian-bagian yang sudah dibongkar. Pekerjaan di lokasi meliputi perakitan mekanis, koneksi listrik, dan pengoperasian sesuai dengan instruksi pemasangan. Setiap dukungan instalasi tambahan dan persyaratan penerimaan lainnya ditentukan dalam kontrak proyek.
Silakan berikan kapasitas angkat sistem yang dibutuhkan, tinggi keseluruhan saat ditarik, tinggi keseluruhan maksimum saat terbuka, dan panjang balok header. Jika Anda memiliki gambar referensi atau spesifikasi dari pabrikan lain, Anda dapat mengirimkannya sebagai titik awal. Detail tambahan dapat dikonfirmasi selama pemeriksaan teknis.
Ingin mencari jembatan gantry hidrolik berkapasitas 30, 40, 50, 60, atau 100 ton, atau sistem khusus dengan kapasitas angkat yang lebih tinggi?
Sampaikan kepada kami kapasitas angkat yang dibutuhkan, tinggi keseluruhan saat ditarik, tinggi keseluruhan maksimum saat terbuka, dan panjang balok header. Anda juga dapat mengirimkan nomor model pabrikan yang sudah ada, spesifikasi teknis, atau gambar referensi.
MOTCRANE akan meninjau kebutuhan Anda, menentukan stroke angkat yang sesuai dan konfigurasi sistem, serta menyiapkan gambar teknis pendahuluan dan penawaran harga.
