Mesin derek gandar ganda menggunakan dua balok jembatan untuk mendukung hoist listrik atau troli winch guna mengangkat dan memindahkan beban di bengkel, gudang, dan fasilitas produksi industri.
Dibandingkan dengan crane dengan satu gandar, konfigurasi dengan dua gandar dapat mengakomodasi kapasitas angkat yang lebih besar, lebar jangkauan yang lebih luas, dan pengaturan pengangkatan yang berbeda, tergantung pada desain crane.
MOTCRANE menawarkan tiga konfigurasi utama: kincir angin listrik konvensional (LH), kincir angin listrik bergaya Eropa (LHX), dan kincir angin troli (QD). Setiap konfigurasi dipilih sesuai dengan kapasitas angkat, tugas operasional, tinggi kait yang dibutuhkan, dan kondisi bengkel.
| Struktur jembatan gandar ganda yang dilas |
| Troli kabel listrik konvensional |
| Penataan gerobak hoist listrik |
| Perjalanan dengan kecepatan tetap; VFD opsional |
| Kelas tugas derek: A3 |
| Lantai atau remote control nirkabel |
| Cocok untuk pengangkatan rutin di bengkel |

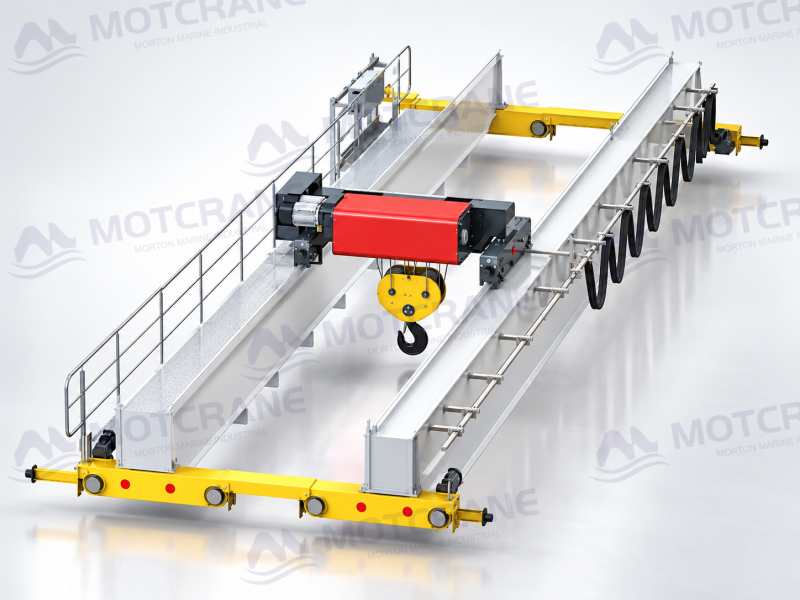

| Jembatan gantung berkonstruksi ganda dengan rangka las bergaya Eropa |
| Troli kabel listrik bergaya Eropa |
| Penataan troli hoist listrik yang ringkas |
| Perjalanan crane dengan frekuensi variabel |
| Kelas tugas derek: A5 |
| Drive dan kontrol perjalanan yang dapat diatur |
| Cocok untuk pemakaian yang sering dan pengendalian yang terkontrol |
| Struktur jembatan gandar ganda yang dilas |
| Sistem angkat troli dengan gandar |
| Hoist utama; hoist tambahan opsional |
| Pilihan perjalanan dengan kecepatan tetap atau VFD |
| Kelas tugas derek: A5–A8, tergantung pada desain |
| Kabin atau remote control nirkabel |
| Cocok untuk beban berat atau tugas operasional yang menuntut. |

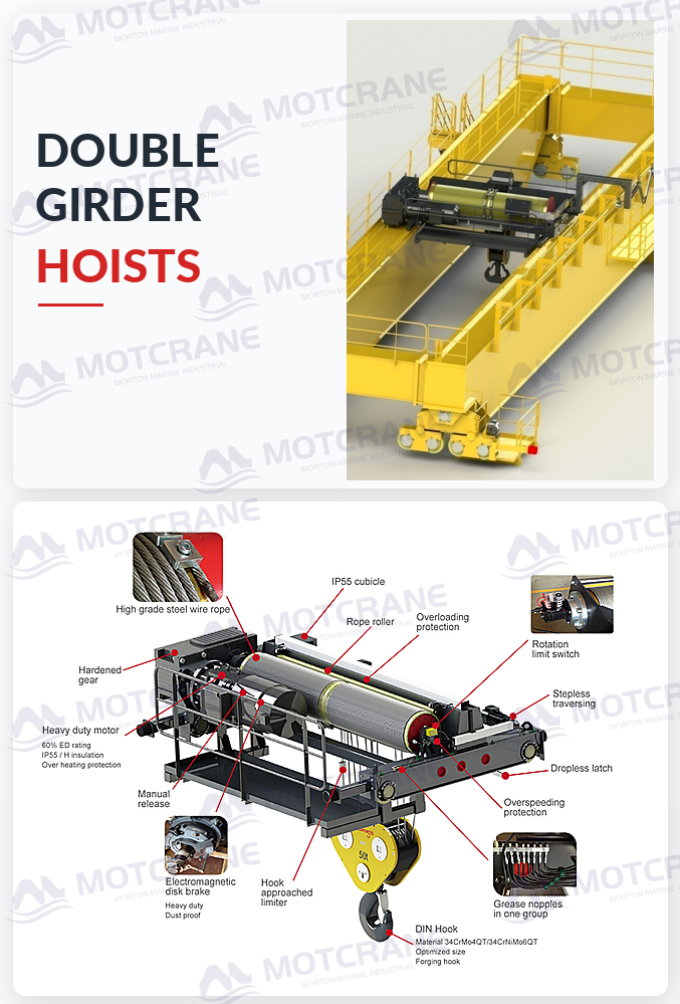

| ※ Kapasitas yang Ditentukan: 0,8–80 t (seri hoist; tergantung model) |
| ※ Tinggi Angkat Maksimum: Jangkauan hingga 90 m dalam seri hoist yang relevan; tergantung pada pemilihan model |
| ※ Travel Trolley: Pengendalian kecepatan tanpa putaran (VFD) |
| ※ Motor Pengangkat: Penempatan yang dapat diputar |
| ※ Desain: Penataan yang ringkas untuk aplikasi derek gandar ganda |
| ※ Rating Tugas Motor: 60% ED untuk model tertentu |
| ※ Kawat Kawat: Tali baja galvanis kelas berat |
| ※ Keamanan: Fungsi pemantauan keselamatan sesuai dengan konfigurasi hoist yang dipilih |
| ※ Kapasitas yang Ditentukan: 5–500 t (seri troli derek; tergantung konfirmasi dari pemasok) |
| ※ Tinggi Angkat Maksimum: Sehingga 160 m untuk konfigurasi yang sesuai; tergantung pada konfirmasi teknis |
| ※ Kelas Tugas Mekanisme: M5–M8, tergantung konfigurasi |
| ※ Sistem Pengangkatan Drum tali kawat, gearbox, motor, dan rem |
| ※ Kecepatan Pengangkatan: Pengendalian kecepatan tetap, kecepatan ganda, atau VFD |
| ※ Penyetelan Presisi: Pilihan kecepatan dan percepatan yang halus |
| ※ Anti-Sway Control: Dapat digunakan untuk aplikasi tertentu |
| ※ Pemantauan & Kontrol: Sistem monitor HMI dan keselamatan opsional |
| Konfigurasi Biasa: |
| ※ Transmisi konvensional dengan motor dan roda gigi
※ Perjalanan derek dengan kecepatan tetap ※ Pilihan soft-start atau VFD tersedia ※ Konfigurasi penggerak dipilih sesuai dengan kebutuhan tugas crane LH atau QD Solusi praktis untuk pengangkatan rutin di bengkel dan aplikasi berat, di mana sistem penggerak perjalanan konvensional memenuhi persyaratan operasional. |
| Konfigurasi Biasa: |
| ※ Motor berukuran kompak 3-in-1 dengan rem terintegrasi
※ Motor perjalanan dari GUOMAO; SEW opsional ※ Schneider Electric VFD; Yaskawa opsional ※ Kelajuan perjalanan yang dapat disesuaikan dengan akselerasi dan deselerasi yang terkontrol Cocok untuk crane LHX dan konfigurasi QD tertentu yang membutuhkan kontrol perjalanan yang lebih halus atau komponen penggerak yang spesifik. |
Kasus Crane yang Terkait
Blog terkait
MOTCRANE menyediakan derek gantung ganda dengan tiga konfigurasi utama: LH, LHX, dan QD. Spesifikasi di bawah mencakup pengaturan umum dan opsi yang tersedia. Parameter akhir tergantung pada kebutuhan angkat, kelas beban, dan kondisi bengkel.
| Item | Spesifikasi Teknis |
| Jenis Derek | Derek Overhead Girder Ganda |
| Konfigurasi Utama | LH / LHX / QD |
| Kapasitas yang Ditentukan | LH: biasanya 5–32 t; LHX: 5–80 t; QD: sesuai dengan desain troli winch |
| Jangkauan Crane | Biasanya 7,5–31,5 m; rentang yang disesuaikan tersedia |
| Ketinggian Pengangkatan | Pilihan umum: 6, 9, 12, 18, 24 dan 30 m; tinggi lainnya tergantung pada pilihan peralatan |
| Kelas Tugas Crane | LH: A3; LHX: A5; QD: A5–A8 untuk konfigurasi yang dijelaskan di sini |
| Perlengkapan Pengangkat | Troli Penarik Kawat Konvensional / Troli Penarik Kawat Gaya Eropa / Troli Winch |
| Tugas Mekanisme Pengangkat | Menurut pilihan hoist atau winch trolley dan kebutuhan operasional |
| Crane Travel | Pengendalian Kecepatan Tetap / Frekuensi Variabel |
| Metode Kontrol | Lantai Pendant / Remote Control Nirkabel / Kabin |
| Proteksi Listrik | Pilihan IP54 / IP55, tergantung pada pemilihan komponen |
| Catu Daya | 3-Fasa 380 V / 50 Hz atau sesuai kebutuhan |
| Lingkungan Operasi | Menurut kondisi lingkungan dan komponen yang dipilih |
Spesifikasi ini menggambarkan konfigurasi yang tersedia, bukan satu model yang tetap. Dimensi akhir, kecepatan, klasifikasi beban kerja, dan spesifikasi komponen akan dikonfirmasi selama proses rekayasa proyek.
Selain tiga konfigurasi utama, derek overhead dengan girder ganda tersedia dalam beberapa desain khusus. Nama model umumnya menunjukkan susunan pengangkat atau aplikasi yang dimaksudkan.
※ LH: Gergaji gantung tipe double girder standar dilengkapi dengan hoist kabel listrik konvensional. Konfigurasi standar MOTCRANE adalah A3.
※ LHX: Gergaji gantung bergigi ganda bergaya Eropa dilengkapi dengan hoist kabel listrik Eropa. MOTCRANE menyediakan konfigurasi ini dengan kelas beban crane A5.
※ QD: Gergaji gantung ganda serbaguna yang menggunakan troli winch dengan sistem angkat kait.
※ QDX: Gantry crane bergigi ganda bergaya Eropa, biasanya dilengkapi dengan troli angkat canggih dan sistem penggerak sesuai dengan desain pabrikan.
※ QDY: Jembatan derek metalurgi yang dirancang untuk mengangkut logam cair, memerlukan desain khusus sesuai aplikasi dan langkah-langkah perlindungan keselamatan.
※ QZ: Gabel gantry crane untuk menangani bahan-bahan massal.
※ QC: Jembatan derek elektromagnetik untuk mengangkat material feromagnetik yang sesuai, termasuk pelat baja dan billet.
※ QE: Troli gantung ganda dengan dua troli angkat untuk aplikasi yang memerlukan pengaturan troli yang terkoordinasi atau dioperasikan secara mandiri.
Nama model dapat berbeda-beda di antara pabrikan. Perangkat pengangkat akhir, tugas pengoperasian, dan persyaratan keselamatan harus disesuaikan dengan spesifikasi proyek.
Konfigurasi LH menggunakan kincir listrik konvensional pada jembatan dengan dudukan ganda yang dilas. MOTCRANE memasok konfigurasi ini dengan crane kelas A3 untuk pemuatan rutin di bengkel dan untuk pengangkutan material secara umum.
Konfigurasi LH yang umum mencakup beban antara 5–32 ton. Perencanaan hoist berkapasitas lebih tinggi memerlukan konfirmasi terpisah mengenai peralatan pengangkat, struktur crane, dan tugas pengoperasian.
Parameter Operasional Biasa
※ Kelas Tugas Crane: A3
※ Kapasitas yang Ditentukan: Biasanya 5–32 ton
※ Panjang Crane: 7,5–31,5 m atau sesuai kebutuhan
※ Tinggi Angkat: 6 / 9 / 12 / 18 / 24 / 30 m, tergantung pada pilihan hoist
※ Kecepatan Pengangkatan: 8 m/menit untuk konfigurasi standar yang dipilih
※ Travel Trolley Hoist: 20 m/menit
※ Crane Travel: 20 atau 30 m/menit
※ Metode Kontrol: Lampu gantung atau remote control nirkabel; kontrol kabin bila diperlukan
Kecepatan angkat dan perjalanan yang sebenarnya tergantung pada hoist yang dipilih, kapasitas crane, dan kebutuhan operasional. Untuk aplikasi di mana hanya satu girder jembatan yang cukup, bandingkan dengan produk kami. Derek Overhead Girder Tunggal solusi.
| Produk | Harga USD |
| Derek overhead girder ganda 5 ton | $12,000–$21,000 |
| Derek overhead girder ganda 10 ton | $24,000–$34,000 |
| Derek overhead girder ganda 20 ton | $26,000–$38,000 |
| Derek overhead girder ganda 32 ton | $32,000–$46,000 |
| Derek overhead girder ganda 50 ton |
$44,000–$62,000 |
| Derek overhead girder ganda 80 ton |
$98,000–$148,000 |
Referensi harga FOB Pelabuhan Shanghai. Rentang kisaran harga asli mencakup lebar antara 7,5 hingga 31,5 meter dan ketinggian angkat antara 6 hingga 18 meter. Angka penawaran aktual tergantung pada kapasitas, lebar, ketinggian angkat, kelas beban kerja, dan konfigurasi komponen.
Produk dengan berat 50 ton dan 80 ton tetap dipertahankan dari daftar harga referensi yang ada. Peralatan pengangkat dan konfigurasi dereknya memerlukan konfirmasi terpisah dan tidak boleh dianggap sebagai spesifikasi standar LH A3.
Konfigurasi LHX menggabungkan jembatan dengan dua gandar dengan hoist kabel listrik bergaya Eropa dan kontrol perjalanan frekuensi variabel. MOTCRANE menawarkan konfigurasi ini dengan kelas tugas crane A5.

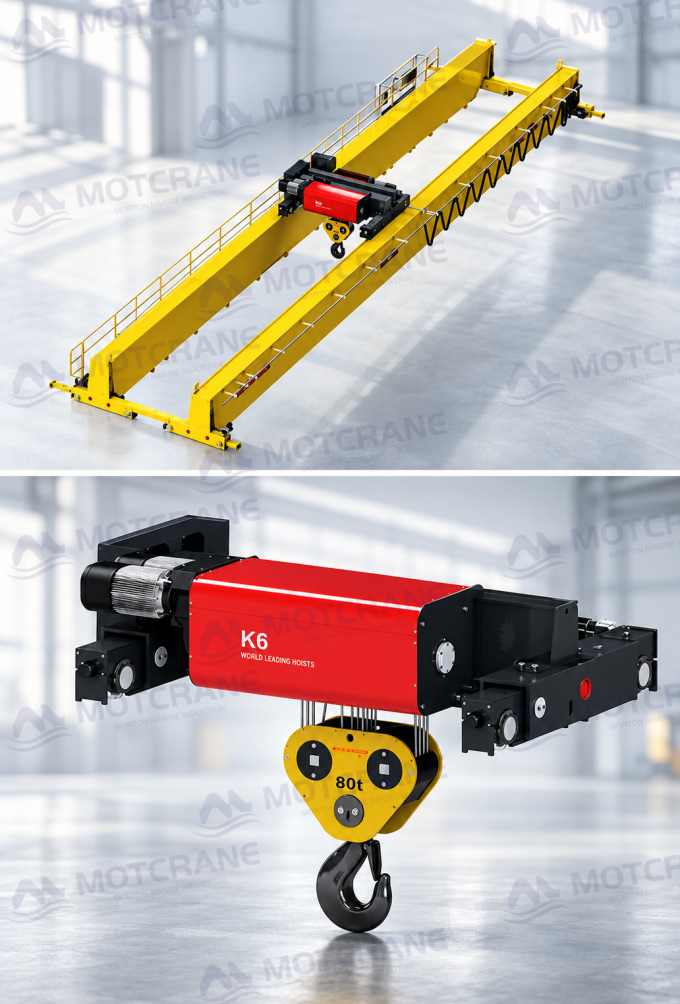

Seri hoist gandar ganda yang tersedia mencakup kapasitas 5–80 ton. Namun, kapasitas terukur dan tugas mekanisme tergantung pada model hoist yang dipilih. Misalnya, seri produk pemasok mencakup konfigurasi hoist M5 50 ton dan M4 80 ton. Klasifikasi mekanisme ini terpisah dari kelas tugas A5 crane dan harus diperiksa sesuai kondisi operasional.
Parameter Operasional Biasa:
※ Kelas Tugas Crane: A5
※ Kapasitas yang Ditentukan: 5–80 t, tergantung pada model hoist dan konfirmasi teknis
※ Panjang Crane: 7,5–31,5 m atau sesuai kebutuhan
※ Tinggi Angkat: Menurut kebutuhan hoist dan proyek yang dipilih
※ Kecepatan Pengangkatan: 5/0,8 m/menit untuk model tertentu; kecepatan yang lebih rendah mungkin berlaku untuk kapasitas yang lebih tinggi
※ Travel Trolley Hoist: 0–20 m/menit
※ Crane Travel: 0–20 atau 0–30 m/menit
※ Metode Kontrol: Lantai, remote control nirkabel, atau kontrol kabin sesuai konfigurasi
Kecepatan angkat yang sebenarnya, dimensi pendekatan kait, kelas tugas hoist, dan spesifikasi komponen akan dikonfirmasi selama proses pemilihan peralatan.
Lihatlah produk kami Proyek derek gantung ganda 50/20 ton di Turki, Di mana sebuah troli hoist kabel listrik dipilih sebagai pengganti troli winch berdasarkan kebutuhan operasional dan anggaran proyek.
| Produk | Harga USD |
| Derek overhead girder ganda 5 ton | $14,500–$25,500 |
| Derek overhead girder ganda 10 ton | $15,500–$26,500 |
| Derek overhead girder ganda 20 ton | $25,500–$39,500 |
| Derek overhead girder ganda 32 ton | $35,500–$54,500 |
| Derek overhead girder ganda 50 ton | $55,000–$67,500 |
| Derek overhead girder ganda 80 ton | $88,000–$145,000 |
Perbandingan harga berdasarkan FOB Pelabuhan Shanghai. Rentang kisaran harga asli mencakup lebar dari 7,5 hingga 31,5 meter dan ketinggian angkat dari 6 hingga 18 meter. Harga akhir tergantung pada model hoist, kapasitas, kelas beban, lebar, ketinggian angkat, dan komponen yang dipilih.

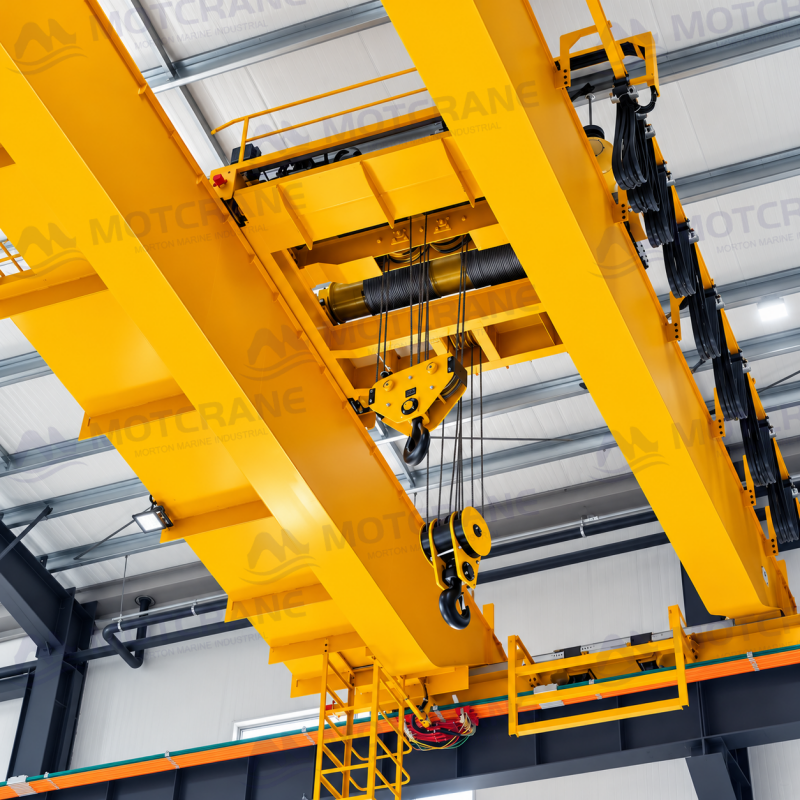

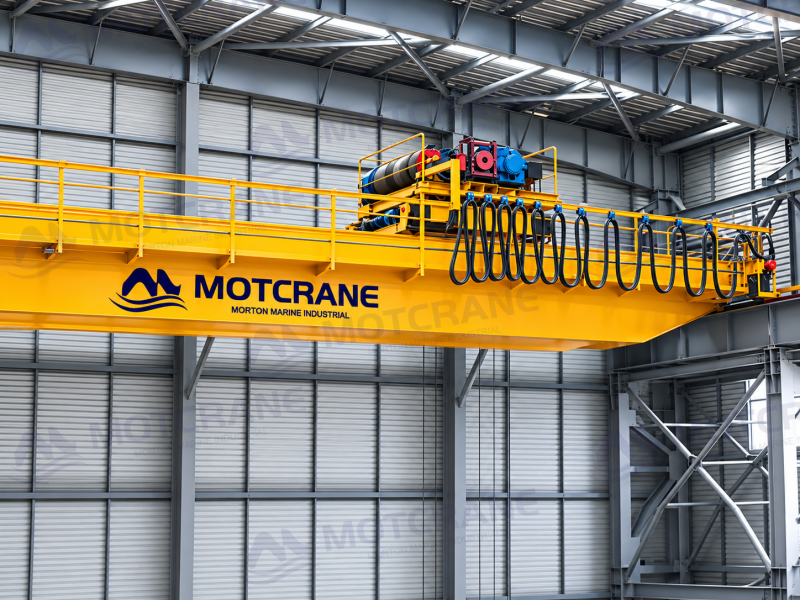

Konfigurasi QD menggunakan gerobak winch dengan drum tali kawat dan mekanisme angkat khusus, bukan hoist tali kawat listrik konvensional.
Troli derek tidak terbatas hanya pada kapasitas angkat yang sangat tinggi. Ia juga dapat digunakan untuk aplikasi dengan beban 10 ton apabila kondisi operasi atau susunan pengangkatan membenarkan desain tersebut. Oleh karena itu, pemilihan tergantung pada lebih dari sekadar kapasitas yang tercatat saja.
Untuk konfigurasi QD yang ditawarkan oleh MOTCRANE, kelas tugas crane dari A5 hingga A8 dapat ditentukan sesuai dengan spektrum beban, frekuensi operasi, dan desain peralatan.
Parameter Operasional Biasa:
※ Kelas Tugas Crane: A5–A8, sesuai dengan desain yang dipilih
※ Pilihan Kapasitas Biasa: 5 / 10 / 16 / 20 / 32 / 50 / 75 / 100 t, tergantung ketersediaan peralatan
※ Panjang Crane: 7,5–31,5 m atau sesuai kebutuhan
※ Tinggi Angkat: Pilihan umum meliputi ukuran 6/9/12/18/24/30 m; tinggi lainnya tergantung pada desain
※ Sistem Pengangkatan Gerobak derek dengan drum tali kawat, motor, gearbox, dan rem
※ Mesin Pengangkat Utama dan Bantu: Menurut persyaratan proyek
※ Kecepatan Pengangkatan: Pengendalian kecepatan tetap, kecepatan ganda, atau frekuensi variabel
※ Travel Trolley: Pengendalian kecepatan tetap atau frekuensi variabel
※ Crane Travel: Pengendalian kecepatan tetap atau frekuensi variabel
※ Metode Kontrol: Pengendalian jarak jauh atau dari kabin sesuai dengan kebutuhan operasional
Rentang kapasitas dan tugas operasi dari crane troli derek tumpang tindih dengan crane hoist listrik. Pilihan akhir harus mempertimbangkan ketinggian angkat, spektrum beban, frekuensi operasi, susunan pengangkatan, dan kondisi bengkel.
MOTCRANE juga telah menyelesaikan pemasangan gerobak derek dengan kapasitas 10 ton. Proyek ini menunjukkan bahwa derek troli dapat dipilih untuk aplikasi dengan kapasitas lebih rendah jika kebutuhan proyek membutuhkannya.
