عند الحاجة إلى رفع معدات ثقيلة ونقلها بشكل جانبي وتحريكها عمودياً في مساحات ضيقة، فإن رافعة الجناح الهيدروليكية تجمع بين هذه العمليات في نظام واحد للرفع.
تقدم MOTCRANE أنظمة الجناح الهيدروليكية ذات النقاط الأربع بسعة مقدرة تبلغ 30 و40 و50 و60 و100 طن (طن)، بالإضافة إلى حلول ذات سعة أعلى وتصميم مخصص. إذا كان لديك رسومات مرجعية أو مواصفات تقنية من ENERPAC أو من مصنّعين آخرين، فيُرجى إرسالها إلينا. يمكننا مراجعة السعة المطلوبة، وأحجام عمود الرفع، وأبعاد عمود التوجيه، ووظائف التشغيل، ثم إعداد اقتراح تقني وتحديد السعر.
تعمل أربع وحدات رفع هيدروليكية معًا لرفع وتحميل الحمولة. تتوفر تركيبات رفع من مرحلة واحدة أو مرحلتين أو ثلاث مراحل لتلبية متطلبات الرفع المختلفة في الارتفاع والقدرة.
أربعة عربات جانبية ذات محركات تتحرك على طول اثنين من قضبان التوجيه، مما يسمح لمواضع الرفع بالتحرك بشكل جانبي لتحقيق توجيه دقيق للتحميل.

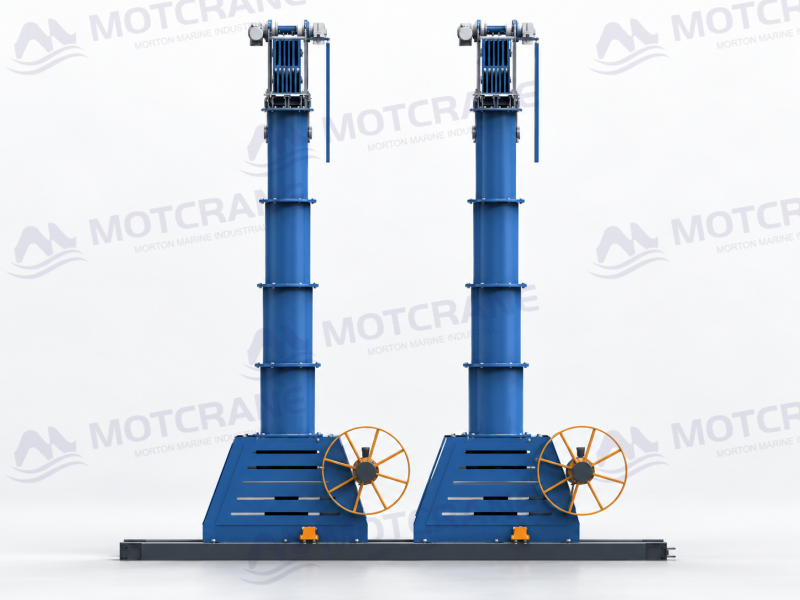

تتحرك آليات السفر الموجودة تحت وحدات الرفع عبر مسارات منحدرة، مما يتيح للجناح أن ينقل الحمولة المعلقة باتجاه الأمدار داخل الحدود التشغيلية المحددة.

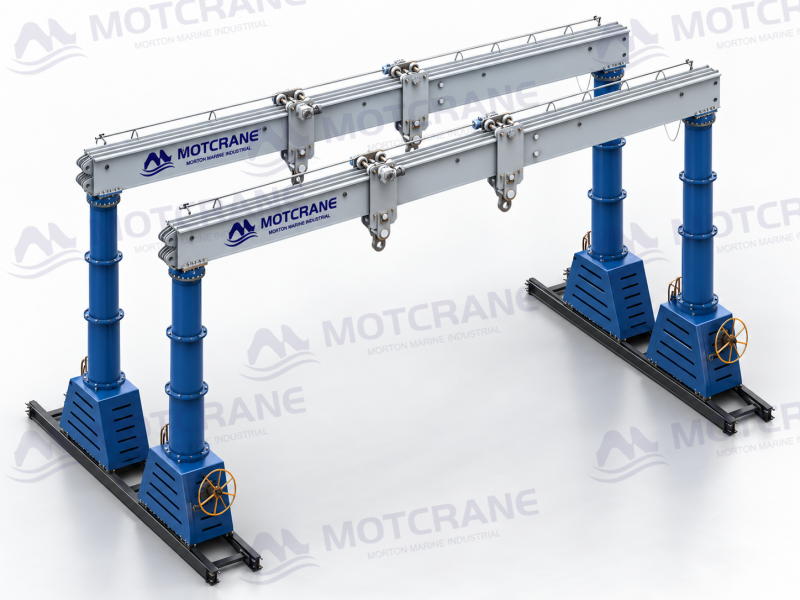

يتكون نظام الجناح الهيدروليكي النموذجي المكون من أربع نقاط من إطارين للجناح، وأربع وحدات رفع هيدروليكية، وشقين رئيسيين، وأربع عربات جانبية متحركة. وتدعم وحدات الرفع الشقين الرئيسيين وترفعها، بينما توفر العربات نقاط تعليق قابل للتعديل للحمل.

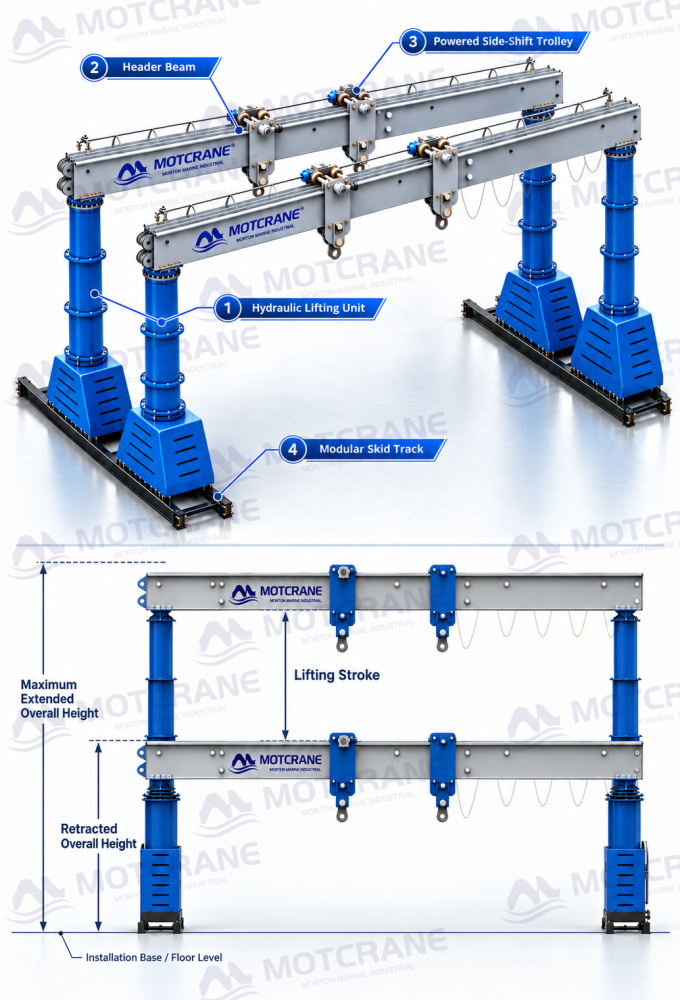

تكتسب الأبعاد الثلاثة أهمية خاصة عند اختيار تشكيل الرفع:
◊ ارتفاع الإجمالي المنسوب: المسافة الرأسية بين مستوى المراقبة التثبيتية وأعلى نقطة للجراج عند إغلاقه بالكامل.
◊ الارتفاع الإجمالي الإجمالي الأقصى: المسافة الرأسية من المستوى المرجعي نفسه إلى أعلى نقطة من القضبان عند الإطالة الكاملة.
◊ مدى رفع الساق: السفر الرأسي الفعلي للأعمدة العلوية أثناء الرفع الهيدروليكي.
تساعد هذه الأبعاد في تحديد المسافة المطلوبة للرفع، وكذلك في تحديد ما إذا كانت التكوينات ذات المرحلة واحدة أو مرحلتين أو ثلاث مراحل مناسبة أم لا.
لمزيد من الإرشادات بشأن اختيار نطاق الرفع المناسب، اقرأ دليلنا حول ارتفاع الرفع المطلوب لرافعة الجناح الهيدروليكية.

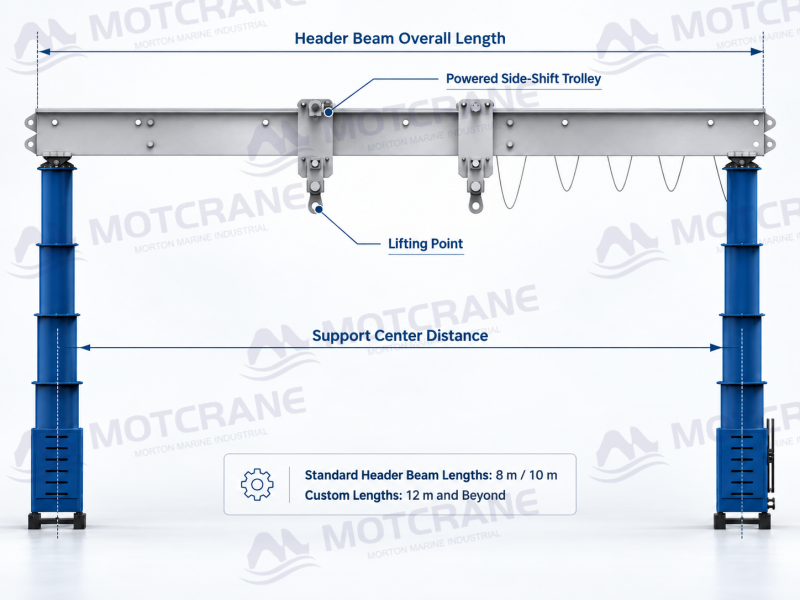

تقدم MOTCRANE أطوال عمود التوجيه القياسية بمقاسي 8 متر و10 متر، مع توفير أطوال أخرى حسب الطلب بمقاسات 12 متر. يتم تحديد طول عمود التوجيه الإجمالي والمسافة بين مركز الدعم والمنطقة الواضحة ومدى التحول الجانبي المتاح في الرسومات الفنية المناسبة.

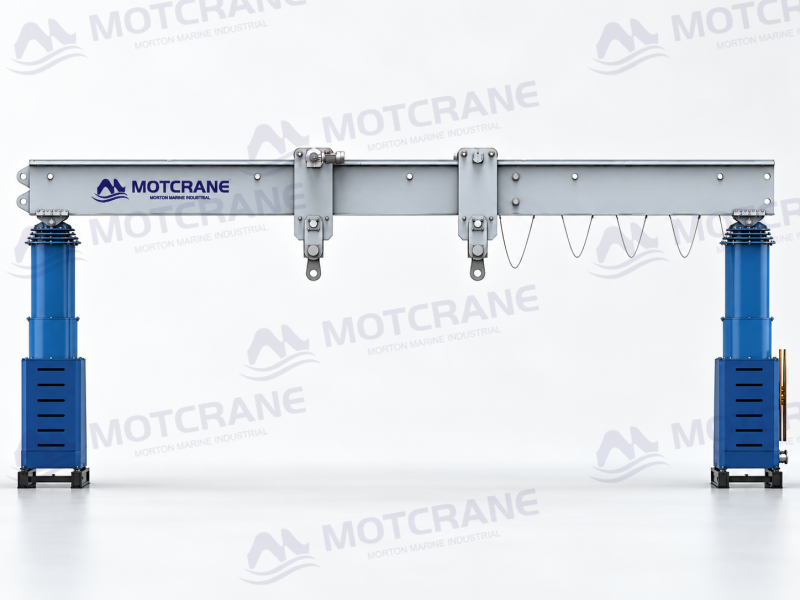

يستخدم نظام الأربع نقاط النموذجي شفرات رئيسية مكونة من اثنين مع عربات جانبية متحركة بأربعة محركات. يمكن ضبط مواقعها على طول الشفرات لتتوافق مع نقاط ربط الحمولة وتحقيق التوجيه الجانبي المطلوب.

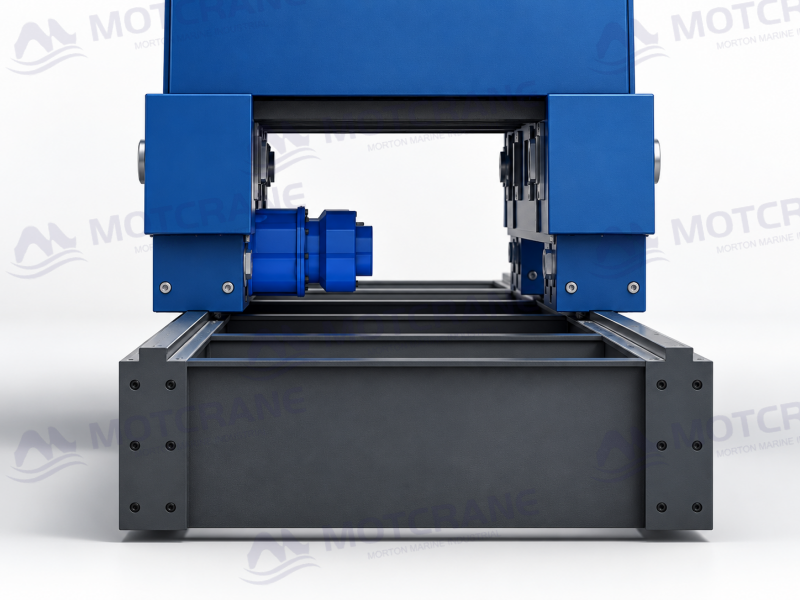

يتحرك الجناح عبر مجموعات من الألواح المعدنية المتصلة ببعضها البعض. تتكون كل لوحة من أقسام متصلة بأسلاك توجيه لتوصيل مجموعات العجلات. يمكن الجمع بين أقسام اللوحة لتحقيق المسافة المطلوبة للتحرك.

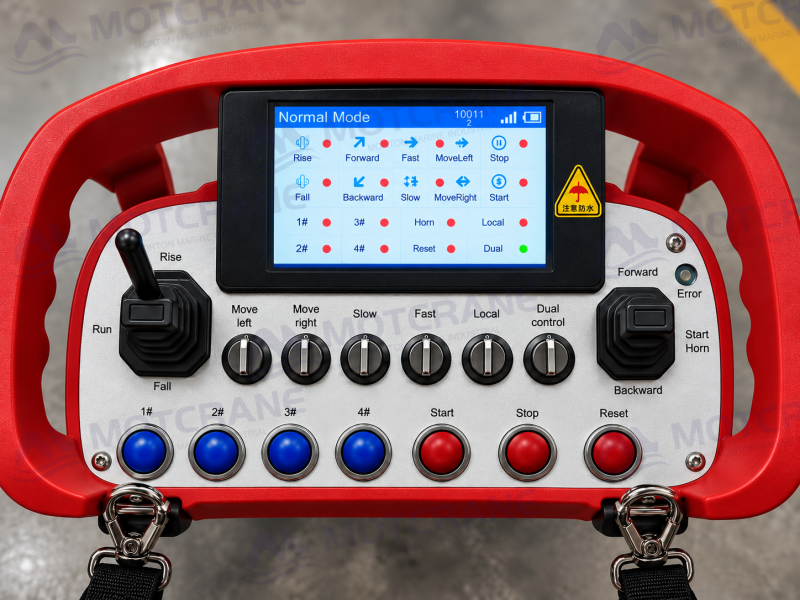

يدعم نظام التحكم التشغيل الفردي والتنسيقي لوحدات الرفع الهيدروليكية، والأحمال الجانبية، وآليات السير الطولي. وتتيح أدوات التحكم عن بعد الصناعية واجهات تعمل باللمس للعملاء التحكم في الحركة ومراقبة ارتفاعات الرفع والفتورات والأحمال، فضلاً عن حالة التشغيل. وتحدد مواصفات التسامحات التوافقية ووظائف الحماية لنظام كل واحد على حدة.
أحداث أخرى تتعلق بالسكاكين
المدونات ذات الصلة

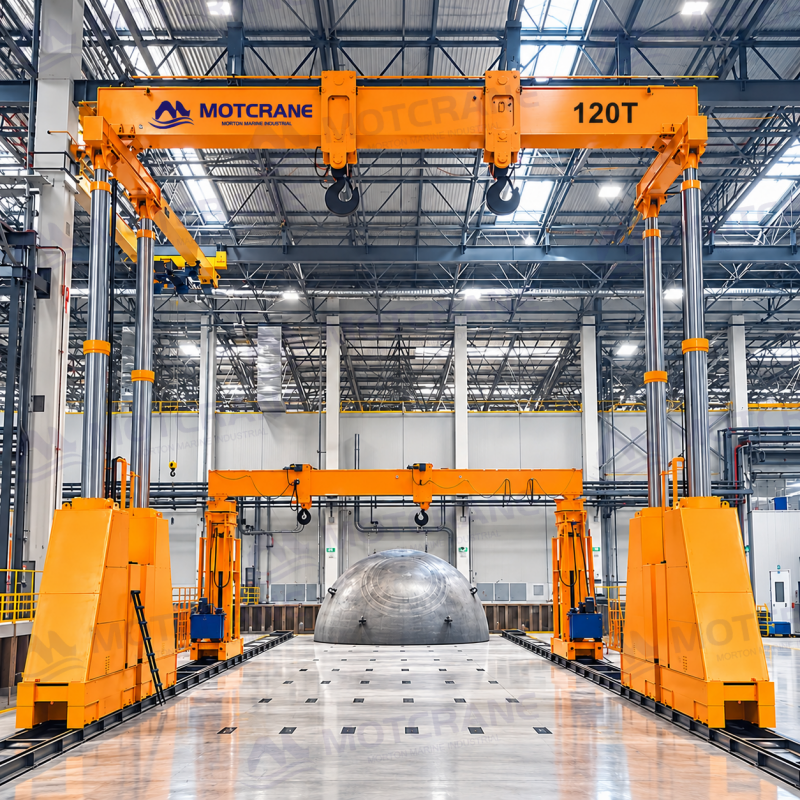

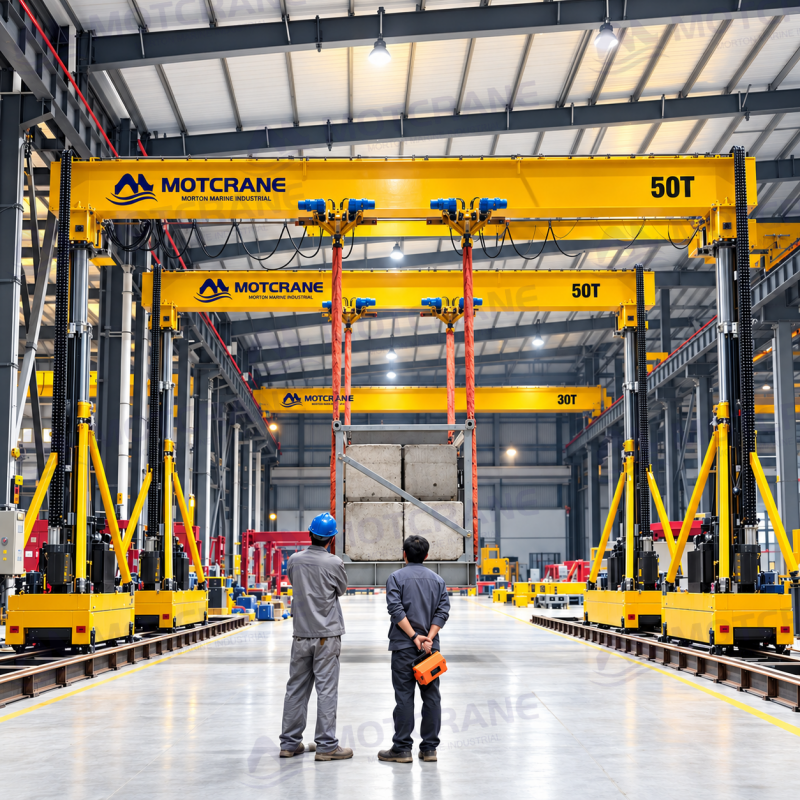

الأبعاد المحددة لمشاريع رافعة الجناح الهيدروليكية MOTCRANE المكتملة. وتتضمن جميع الارتفاعات مسارات التخزين والأعمدة الرئيسية.
| السعة | الارتفاع الإجمالي المنسوب
(م) |
الارتفاع الإجمالي الإجمالي الأقصى
(م) |
التفاوت العام في الارتفاع
(م) |
| 30 طن | 4.5 | 6.5 | 2 |
| 40 طن | 3 | 6 | 3 |
| 50 طن | 3 | 8 | 5 |
| 60 طن | 8 | 18 | 10 |
| 100 طن | 4.5 | 9 | 4.5 |
| 120 طن | 6.2 | 11.2 | 5 |
تستند المواصفات المذكورة أعلاه إلى مشاريع MOTCRANE المنجزة بالفعل. ويتم قياس الارتفاعات الإجمالية من مستوى الأرض إلى أعلى نقطة من الجناح المركب، بما في ذلك مسارات التخزين والرافعات. ويمكن تخصيص سعة الرفع الإجمالية والارتفاعات الإجمالية وطول رافعات التخزين وفقًا لمتطلبات مشروعك.
هل لديك بالفعل رسومات مرجعية أو كتيبات منتجات أو مواصفات العطاءات من ENERPAC أو Lift Systems أو Tadano أو Enerprom أو Gidrolast أو أي شركة تصنيع أخرى؟ أرسلها إلى MOTCRANE للتقييم الفني.
يمكننا مقارنة السعة المطلوبة للنظام، والارتفاعات المنحرفة والممدودة، ودوران الرفع، وأبعاد عمود الصعود، وحجم المعدات الإجمالي، بالإضافة إلى متطلبات التحول الجانبي والسفر الطولي والتحكم.
وعلى أساس هذا الاستعراض، يمكن لشركة MOTCRANE إعداد رسومات الترتيب العام الخاصة بها، والمواصفات الفنية، ونطاق التوريد، والرسوم التقديرية، مع تحديد أي اختلافات ذات صلة بوضوح مع متطلبات المرجع.
| السعة | الارتفاع الإجمالي المنسوب
(م) |
الارتفاع الإجمالي الإجمالي الأقصى
(م) |
التفاوت العام في الارتفاع
(م) |
| إينرباك | |||
| 40 طن | 4.7 | 8.2 | 3.5 |
| 60 طن | 2.5 | 5.2 | 2.7 |
| 125 طن | 3.5 | 7.5 | 4 |
| أنظمة الرفع | |||
| 40 طن | 2.5 | 5.5 | 3 |
| 60t-A | 3.5 | 5.5 | 2 |
| 60t-B | 3 | 7 | 4 |
| 150 طن | 3.2 | 6.5 | 3.3 |
| تادانو (اليابان) | |||
| 30 طن – TB-300-2 | 3.7 | 7.2 | 3.5 |
| 30 طن – TB-300-3 | 3.7 | 8.8 | 5.1 |
| 60 طن – TB-600-2 | 4.3 | 7.8 | 3.5 |
| 60 طن – TB-600-3 | 4.3 | 9.4 | 5.1 |
تُظهر الأبعاد الواردة هنا فقط للرجوع إليها في مجال الهندسة. قد تستخدم أنظمة الجناح الهيدروليكي من مختلف الشركات تصاميم رفع مختلفة، وتنظيمات لوحات التوجيه، ومسارات الانزلاق، وأساليب قياس الارتفاع. هذه الأرقام لا تمثل مواصفات منتجات MOTCRANE ولا تعني أي ارتباط بالشركات المذكورة.
تُستخدم الرافعات الجانبية الهيدروليكية لتثبيت وتفريغ ونقل معدات صناعية ثقيلة، بما في ذلك أدوات الآلات، وأوعية الضغط، والمحولات، والآلات الكبيرة. وهي مفيدة بشكل خاص في الأماكن التي يكون فيها الوصول إلى معدات الرفع التقليدية محدودًا أو لا يوجد فيها مساحة عمل كافية.
تزوّد MOTCRANE أنظمة الجناح الهيدروليكي لمشاريع خارجية ذات قدرات تتراوح بين 30 و50 و60 و100 و120 طناً. ويمكن تقديم إشارات مشاريع ذات صلة لدعم المناقشات التقنية. استكشف خدماتنا مشروع رافعة الجناح الهيدروليكية بسعة 30 طناً في روسيا و نظام الجناح الهيدروليكي بسعة 30+30 طن لرفع السفن المحملة بالضغط.

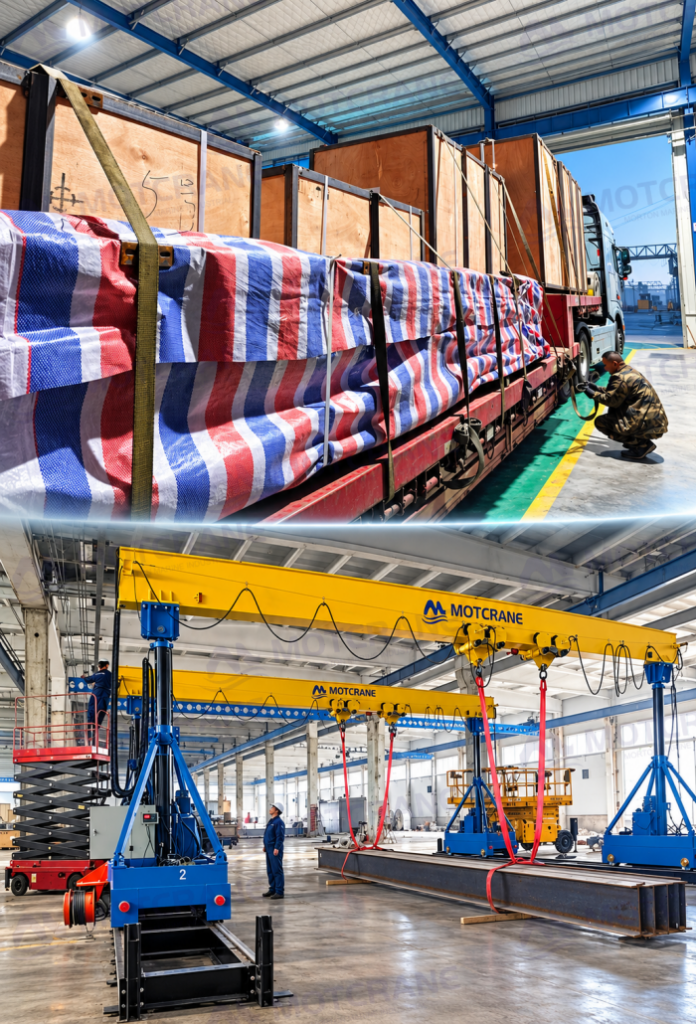

يعتمد المشروع على نوع المشروع، فقد يتم تجميع المعدات وتجربتها قبل الشحن. ثم يتم تفكيكها ووضعها في صناديق خشبية أو عبوات مناسبة أخرى لنقلها. عند وصولها، يتم تركيب النظام وتوصيله كهربائياً وتشغيله وفقًا للوثائق التثبيتية والتشغيلية المرفقة. يتم توفير الرسومات وسجلات التفتيش وغيرها من الوثائق وفقًا لنطاق العقد المتفق عليه.
إنها تشير إلى القدرة القصوى على الرفع المحددة لنظام الجناح الهيدروليكي المكون من أربعة نقاط في ظل ظروف التشغيل المحددة، وليس إلى قدرة كل جزء من الجناح.
توفر MOTCRANE أيضًا أنظمة تحمل 40 طن و50 طن. ويمكن تطوير أنظمة ذات سعة أعلى تزيد عن 100 طن وتكوينات غير قياسية وفقًا لمتطلبات المشروع.
نعم. قم بإرسال مواصفات الإشارة أو رسومات الترتيب العام إلينا. سنراجع القدرة المطلوبة والأبعاد وضربة الرفع ووظائف التشغيل، ثم نقوم بإعداد اقتراح تقني ومقترح أسعار لـ MOTCRANE.
تعتمد الاختيارية على الارتفاع المطلوب عند السحب، والارتفاع الأقصى عند الإطالة، ومسار الرفع، وقدرة الحمل. يتم تقييم هذه المتطلبات معًا لتحديد تكوين رفع مناسب.
نعم. تتضمن التكوين الهيدروليكي الموحد لـ MOTCRANE المكون من أربع نقاط، عربات جانبية متحركة ومحاور طولية على مسارات متحركة متصلة ببعضها. تفاصيل المكونات الخاصة وسرعاتها وترتيبات التحكم موضحة في عرض الأسعار والرسومات التقنية.
نعم. نقدم قضبان رأسية قياسية طولها 8 متر و10 متر، كما تتوفر طولان أخرى تتراوح بين 12 متر وآخرها حسب طلب العميل. يتم تحديد طول القضبان بشكل عام بشكل منفصل في الرسومات الفنية.
ليس بالضرورة. قد تختلف سعة الرفع المسموح بها بين مراحل الرفع. يجب التحقق من سعة الرفع عند الحد الأقصى للتمديد وفقًا لمخطط الحمل الخاص بالنظام المحدد. للاطلاع على إرشادات إضافية حول أنظمة الجناح الهيدروليكي الشراشية في مجال الصناعة، يرجى الرجوع إلى ASME B30.1.
عادةً يتم تسليم النظام في أجزاء مقطوعة. ويشمل العمل في الموقع التجميع الميكانيكي والوصلات الكهربائية والتفعيل وفقًا لإرشادات التثبيت. يتم تحديد أي متطلبات إضافية لدعم التثبيت والقبول في عقد المشروع.
يرجى تقديم قدرة الرفع المطلوبة للنظام، والارتفاع الإجمالي عند الإغلاق، والارتفاع الإجمالي الممتد الأقصى، وطول عمود التوجيه. إذا كان لديك رسومات مرجعية أو مواصفات من شركة تصنيع أخرى، فيمكنك إرسالها بدلاً من ذلك كمنطلق. يمكن تأكيد التفاصيل الإضافية أثناء المراجعة الفنية.
هل تبحث عن رافعة جسرية هيدروليكية بسعة 30 أو 40 أو 50 أو 60 أو 100 طن أم عن نظام مخصص يتميز بسعة رفع أعلى؟
يرجى إرسالنا قدرة الرفع المطلوبة، والارتفاع الإجمالي عند الإغلاق، والارتفاع الإجمالي الممدد الأقصى، وطول عمود التوجيه. كما يمكنك تقديم رقم نموذج الشركة المصنعة الحالي أو المواصفات الفنية أو الرسومات المرجعية.
سيقوم MOTCRANE بمراجعة متطلباتك وتحديد سرعة الرفع المناسبة وتكوين النظام، وإعداد رسومات تقنية أولية وعرض أسعار.
