تقدم شركة MOTCRANE رافعات الجناح القابلة للنقل المصنوعة من الفولاذ أو سبائك الألومنيوم لتنفيذ أعمال صيانة المعدات، والتركيب، وتجميع ورش العمل، وكذلك رفع وتحريك الأوزان بين مواقع العمل. وبالاعتماد على الحمل والمسافة المقطوعة، وتدفق العمل، وظروف الموقع، يمكنك الاختيار بين التكوينات الميكانيكية واليدوية مع الرافعات المناسبة وأنظمة العربات.

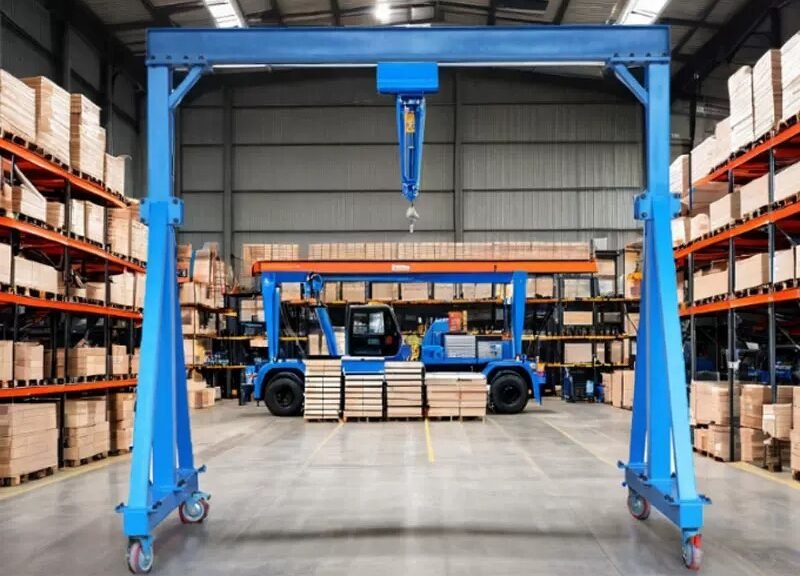

تستخدم الرافعات الجانبية الفولاذية اليدوية عادة هيكلاً واحدًا من قضبان الدعم، مع قدرات رفع تصل إلى 5 طن. وتتوفر نماذج فولاذية مجهزة بمحركات في تصاميم واحدة أو مزدوجة القضبان، ويمكن تخصيصها لتلبية قدرات رفع تصل إلى 20 طن. وتتضمن نماذج الألمنيوم المكونة من سبائك الألومنيوم تصميمات قابلة للطي وذات قابلية للتعديل في الارتفاع لتطبيقات تتسم فيها أهمية منخفضة في الوزن الذاتي وسهولة التركيب. وتعد MOTCRANE قادرة على تصميم كل نظام وفقًا لارتفاع الحبل الأقصى المطلوب، ومدى العمل، وأبعاد الفراغ العام، وظروف الأرض. يجب أن يظل التحرك مع حمولة معلقة ضمن حدود التشغيل الخاصة بالتصميم المحدد.
مناسب للرفع المتقطع، والمسافات القصيرة للتحرك، والتطبيقات التي لا تكون فيها الحاجة إلى حركة الجناح الكهربائية.
◊ المبنى الفولاذي، عادةً عبارة عن منصة واحدة، مع قدرات رفع تصل إلى 5 طن. يتم تحديد الطول والارتفاع وفقًا لمتطلبات المشروع.
◊ سلاسل الرفع اليدوية مع عربة ذاتية الحركة متوافقة معها.
◊ عجلات تحمل للتحرك اليدوي، مزودة بعجلات دوارة وأقفال اتجاهية ومضابط وقوف السيارات مُختارة وفقًا لظروف التشغيل.
◊ تتوفر ميزة تعديل الارتفاع بمساعدة الرافعة الكهربائية على التصاميم ذات القضبان الفردية المعمول بها. يجب تنفيذ عملية تعديل الارتفاع دون وجود حمولة متحركة، ثم يتم تأمينها ميكانيكياً.
مناسبة للنقل بأحمال ثقيلة، أو للرحلات الطويلة، أو للحد من الجهد المطلوب للضغط اليدوي.
◊ هياكل فولاذية ذات عمود واحد أو عمودين، قابلة للتخصيص لتلبية قدرات الرفع تصل إلى 20 طن.
◊ الرفع الكهربائي والسير على العربة المجهزة بمحرك، والسير على القضبان الكهربائية مع وظائف منفصلة.
◊ تتوفر ميزة تعديل الارتفاع بمساعدة اليد باستخدام العجلة، وهو متاح لخطوط التصميم ذات القضبان الفردية المعمول بها. وتُزوّد طرازات القضبان المزدوجة عموماً بتكوينات ارتفاع ثابتة.
◊ تتضمن خيارات الطاقة الكهرباء من شبكة الكهرباء، ومجموعات مولدات الديزل، وأنظمة البطاريات الخاصة بالمشروع.
مناسب للتطبيقات التي تتطلب عملية التجميع والفك والتنقل أو التخزين المكدس بشكل متكرر، حيث يكون تقليل وزن الجناح هو المهم.
◊ نماذج قابلة للطي ذات قدرة رفع تصل إلى 1 طن؛ وتتوفر نماذج أخرى من سبائك الألومنيوم الأخرى تصل قدرتها إلى 5 طن.
◊ أنظمة قابلة للطي وتعديل الارتفاع، بما في ذلك خيارات التعديل اليدوي والمساعدة بالدفع باليد.
◊ عادةً ما تكون مزودة بأحزمة تحمل للتحرك اليدوي. يمكن تقييم التحرك المحركي للمشاريع الخاصة.
◊ المواصفات الإضافية وخيارات تعديل الارتفاع وأمثلة للمشاريع متوفرة على صفحة منتجات رافعة الجناح المعدنية الخاصة بنا.
يزيد الرافعة ويخفض الحمولة، بينما ينقلها العربة عبر القضبان الرئيسية. هذه الوظائف منفصلة عن نظام السير الذي ينقل القضبان بأكملها. يجب أن تأخذ عملية اختيار الرافعة والكرسي في الاعتبار الحمولة المقدرة، وارتفاع الرفع المطلوب، وأبعاد التركيب، ومصدر الطاقة المتاح.
مناسب للتطبيقات التي لا تتطلب رفعًا مدعومًا. يجب التحقق من قدرة الرفع، وارتفاع الرفع المطلوب، وارتفاع مقعد الرافعة، وعرض الفلنجة السفلية للجزء الرئيسي من القضبان، لضمان توافقها مع العربة المختارة.
يجب أن يتوافق أي زاوية مسموح بها لسحب سلسلة اليد التشغيلية مع تعليمات الشركة المصنعة للرافعة. هذا لا يعني أنه مسموح بالسحب الجانبي أو رفع الحمل خارج التوازن الرأسي.
يمكن تزويد الرافعات الكهربائية بالدراجات ذات المحركات المتوافقة. وتعتبر الرافعات الكهربائية بالخيط الكهربائي أيضًا بشكل شائع لتطبيقات ذات قدرة أعلى.
في حالة الرافعات ذات القضبان الواحدة، يجب أن تتطابق وحدة الرافعة والسلة مع الفولاذ الأساسي للجدار الرئيسي. تتطلب التشكيلات ذات القضبان المزدوجة التحقق من مقاس السلة ومواصفات القضبان والمساحة المتاحة للتثبيت. يتم تحديد الترتيب النهائي وفقًا لتخطيط الرافعات ومتطلبات إمداد الطاقة.
لتحديد أبعاد الرافعة المناسبة، يرجى تقديم الحد الأقصى المطلوب لارتفاع المنصات، ومساحة العمل، وأبعاد الباب والمسار، وما إذا كانت هناك حاجة إلى مرفقات رفع مخصصة. سيستخدم MOTCRANE هذه المعلومات لتطوير ترتيبات القضبان الرئيسية والقدمين والعجلات، مع التحقق من العوائق الموجودة فوق الرافعة وتوافر مسافات السير الكلية.

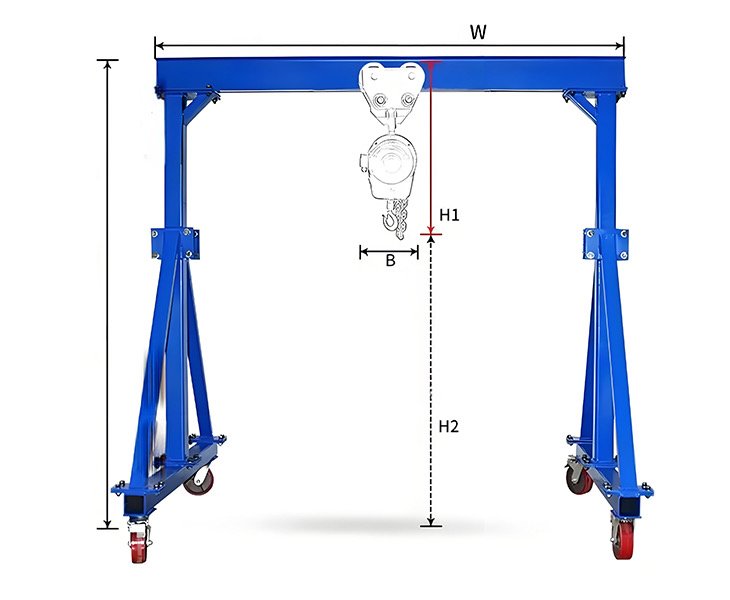

يتم قياس الارتفاع الإجمالي من مستوى الأرض إلى أعلى نقطة من الرافعات. ويشمل عرض الرافعات الإجمالي أرجل الدعم وأي مكونات هيكلية متسلقة، فضلاً عن مساحة العرض الكاملة التي تشغلها مجموعات العجلات. يجب التحقق من كلا المقاسين مقارنةً بفتحات الدخول والممرات ومناطق التوجّه.
ارتفاع مقبض الشد الأقصى هو المسافة الرأسية بين مستوى الأرض ونقطة مرجعية المقبض المحددة عندما يكون المقبض في أعلى وضع مسموح به.
إذا كان من الضروري استخدام مرفقات رفع، فيجب أيضًا مراعاة الارتفاع الفعلي لهذه المرفقات لضمان مساحة عمل كافية.
يجب تحديد مقياس طول المنصة بوضوح في الرسم الزمني العام. طول رافعة الشحن، والقطر الواضح بين الأرجل، وعرض المنصة الكلي هي أبعاد مختلفة ولا ينبغي استخدامها بشكل متناظر.
عندما تكون الآلات أو الأمتعة بحاجة إلى المرور بين الساقين، يجب التحقق من العرض الفعلي المتاح.

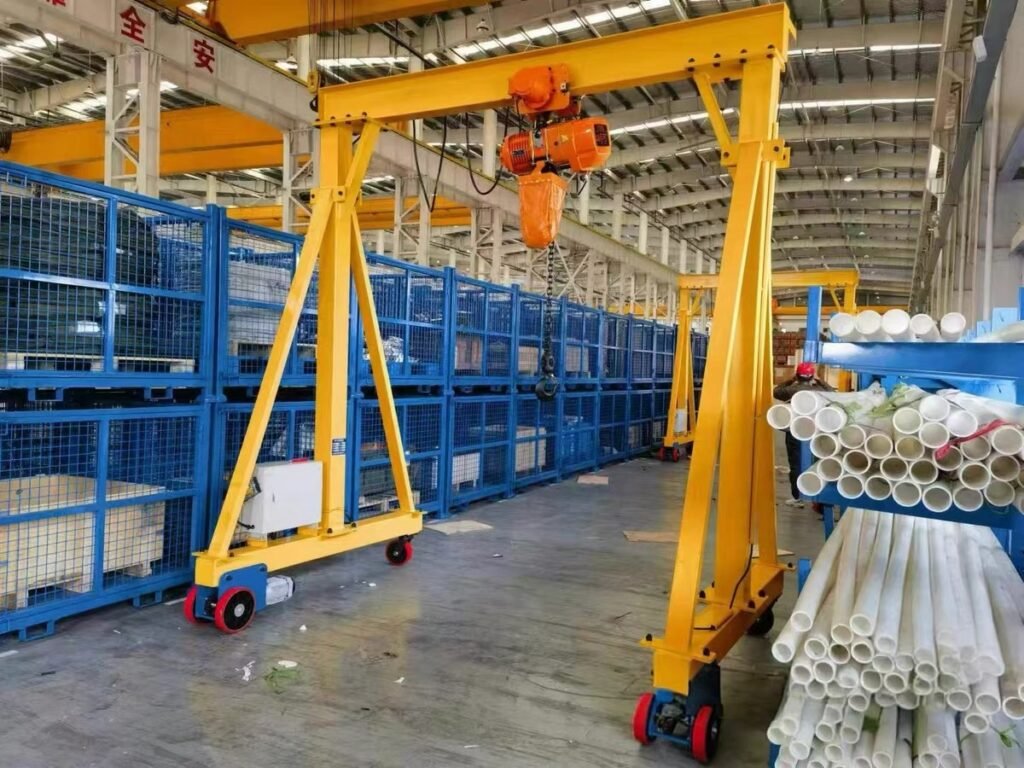

يمكن أن تستخدم الرافعات الجانبية المحمولة ذات المحركات الهياكل ذات الجسر الواحد أو الجسر المزدوج. يعتمد الترتيب المناسب على سعة الرفع، ومدى العمل، وارتفاع المقبض المطلوب، وطريقة تركيب الرافعة، والقيود المفروضة على مساحة الموقع.

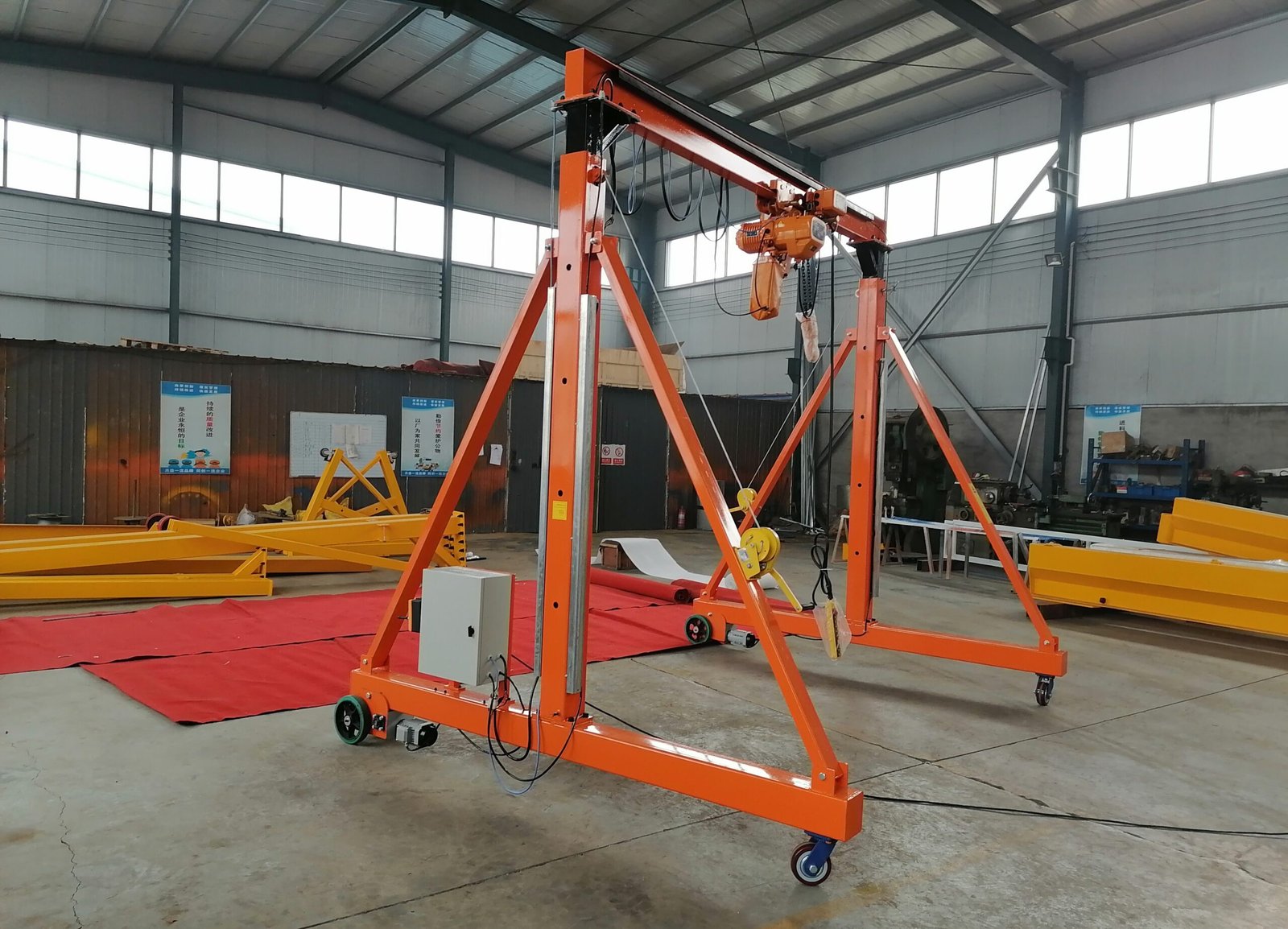

يمكن تزويد الرافعات الجناحية ذات القضبان الفردية القابلة للتطبيق بالعتاد اليدوي لتعديل ارتفاع القضبان.
يجب إجراء تعديل الارتفاع دون وجود حمولة متحركة، ويجب تعليق الهيكل ميكانيكياً قبل بدء عمليات الرفع. يتم حاليًا توفير نماذج الجسر المزدوجة بشكل أساسي في تصاميم ذات ارتفاع ثابت.
تم تصميم الرافعات الجانبية اليدوية المحمولة من MOTCRANE للسفر مع أوزان معلقة ضمن ظروف التشغيل المحددة لها. يتم نقل الرافعات يدويًا على عجلات تحمل الحمل.
يمكن اختيار العجلات الدوارة والفتحات التوجيهية ومضابط الركن وفقًا لحجم العجلات وظروف الأرض ومتطلبات التوجيه. وحتى مع قدرة الرفع المقدرة بنحو 5 طن، فإن السفر اليدوي العملي يعتمد على وزن الرافعة ذاتها والوزن المتوقف عليها ومقاومة التحرر ومسار السفر. يجب أن يظل السفر المعبأ ضمن الحدود المحددة لنوع الطراز المحدد.
تستخدم الرافعات الجانبية المحورية المحورية المحورية آليات عجلات مدعومة مع أدوات التحكم في المسافة وأنظمة الكبح المناسبة. ويمكنها السير مع الحمولة المعلقة ضمن حدود التصميم المسموح بها.
يجب أن توفر سطح السفر القدرة على التحمل الكافي وأن يفي بالمتطلبات المتعلقة بالمسطحية والتحول. يمكن النظر في استخدام مادة إسمنتية مناسبة أو أسطح صلبة أخرى متينة بعد فحص أوزان العجلات.
يمكن توفير الطاقة من نظام الكهرباء بالموقع عبر مقبض الكابلات أو من مولدات الديزل. كما يمكن النظر في استخدام بطاريات ليثيوم أيون، وذلك وفقًا لمسافة السير، والنقل، ومتطلبات التصديق.
أحداث أخرى تتعلق بالسكاكين
المدونات ذات الصلة
يُقارن الجدول الوارد أدناه الخصائص التقنية الرئيسية لثلاثة تركيبات رافعة الجناح المحمولة. وتعتمد المواصفات النهائية والأبعاد والحدود التشغيلية على الطراز المحدد والرسومات التصميمية المعتمدة للمشروع.
| البند التقني | المعدن اليدوي | الفولاذ المجهزة بالمحرك | سبائك الألومنيوم |
|---|---|---|---|
| قدرة الرفع | حتى 5 طن | يمكن تخصيصها حتى 20 طنًا | الطي: ما يصل إلى 1 طن؛ النماذج الأخرى المتاحة: ما يصل إلى 5 طن |
| العمود الرئيسي | عادةً ما يكون الجسر أحادي القضبان | سلسلة واحدة أو مزدوجة | عادةً ما يكون الجسر أحادي القضبان |
| الرافعة | الرافعة اليدوية | الرافعة الكهربائية بالشبكة أو بالسلك | سلاسل الرفع الكهربائية اليدوية أو المتوافقة معها |
| تراولي سفر | عربة يدويّة | دراجة ذات عجلات | وفقًا لرافعة ودرابزين |
| جانتري ترافيل | يتم دفعها يدويًا على العجلات | اثنان من العجلات المحورية التي تعمل بالدفع، واثنان غير المحوريين (الشائع) | عادةً ما يكون ذلك يدويًا |
| السفر تحت الحمل | يتم دعمها ضمن حدود التشغيل المحددة؛ يجب تقييم جهد الضغط. | متوافق ضمن حدود التشغيل المحددة | يتم دعمها ضمن حدود التشغيل المحددة؛ يجب تقييم جهد الضغط. |
| تعديل الارتفاع | مساعدة الشنط على طرازات السلسلة الواحدة المعمول بها | مساعدة الشنط على طرازات السلسلة الواحدة المعمول بها | يدوي أو مدعومًا بفرامل اليد |
| شروط التعديل | الرفع، تليها عملية تأمين ميكانيكية | الرفع، تليها عملية تأمين ميكانيكية | الرفع، تليها عملية تأمين ميكانيكية |
| مدة العمل | مشروعية محددة | مشروعية محددة | وفقًا للنموذج والقطر |
| ارتفاع ربط الحد الأقصى | وفقًا لمتطلبات الموقع | وفقًا لمتطلبات الموقع | وفقًا لمتطلبات الموقع |
| الطول الإجمالي / العرض | تم التحقق من صلاحية الوصول | تم التحقق من صحتهما وفقًا لمسارات السفر وتراخيص الدخول | تم التحقق من قياساته من حيث الوصول والتخزين |
| مجموعات العجلات | عجلات تحمل وزن، مع أقفال ومضادات تسارع إضافية | عجلات دفع تعمل بالكهرباء وعجلات دوارة غير عاملة | أدراج تحمل الحمولة بشكل أساسي |
| سطح السفر | المستوى ثابت ومناسب لحمل العجلات | سطح صلب مصمم مع قدرة تحميل معتمدة | المستوى ثابت ومناسب لحمل العجلات |
| مزود الطاقة | لا يلزم وجود كهرباء للرفع والسير اليدويين | الطاقة الكهربائية الرئيسية، مولد الديزل، أو نظام البطاريات المخصص للمشروع | لا يلزم وجود مصدر طاقة لتكوّنات اليدوية؛ خيارات مزودة بمصدر طاقة حسب الموضّح |
قبل اختيار إحدى التشكيلات، سواء كانت ذاتية الحركة أو ذاتية الدفع، يجب النظر في كيفية تحريك الحمل. هل سيتم رفعه ووضعه على طول القضبان الرئيسية فقط، أم سيحتاج الجناح بأكمله إلى التحرك أثناء حمل الحمل المعلق؟
في حالة رفع العربة ونقلها إلى مكان ثابت، فإن الاعتبار الرئيسي هو تغطية المنصات بالدبابيس المتاحة. إذا كان يجب نقل الجناح بأكمله تحت الحمل، فإنه يتعين عليك أيضًا تقييم مسار السير، ومساحة الدوران، وظروف الأرض.
إذا كان مشروعك يتضمن حركة على مسافات قصيرة بين عدة محطات عمل، وتكون الضغط اليدوي أمراً ممارسةً، فقد تكون الرافعات الجانبية من الفولاذ أو سبائك الألومنيوم اليدوية خياراً مناسباً. بالنسبة للأحمال الثقيلة أو المسافات الأطول، أو التطبيقات التي يكون فيها الضغط اليدوي غير عملي، قد يكون من المفيد النظر في تشكيل كهربائي من الفولاذ.
يستلزم التنقل على الطرق المعبأة أيضًا مراعاة مركز ثقل الحمل، ومعدات الرفع، وحمل العجلات، ومفاصل الأرضيات، وأي منحدرات على طول الطريق. يجب عدم استخدام العجلات القياسية في ورش العمل على الأسطح الخارجية غير المستوية أو الصعبة دون إجراء تقييم محدد. قد تتطلب الطرق التي تتضمن حفرة خرسانية ملساء أو أرضية غير مستوية نظام نقل مختلف.
قم بمشاركة تفاصيل الحمل، وارتفاع المفصل المطلوب، وعرضه، وصور الأرضية، وعملية المناولة مع MOTCRANE. ثم يمكننا أن نوصي بتكوين مناسبة وأن نعد رسمًا مبدئيًا للتصميم العام.
تتوفر رافعة الجناحية الفولاذية اليدوية ذات سعة الرفع المقدرة حتى 5 طن. ومع ذلك، فإن اختيار رافعة يدويًا يتطلب أكثر من مجرد التحقق من سعتها الرفعية.
قد تختلف الطاقة اللازمة لتحريك نفس الحمولة بشكل كبير وفقًا لظروف الأرضية ومواد العجلات ومتطلبات التوجيه. بالنسبة للأنظمة التي تتضمن مسافات طويلة أو تكرار التوجيهات أو عدة مداخل، ينبغي النظر في قطر العجلات والتعلق الاتجاهي والترتيبات المرورية أثناء مرحلة التصميم.
إذا كان يجب على الرافعات العمل حول معدات ذات ارتفاعات مختلفة، فقد يُنظر أيضًا في تشكيل واحد مع قضبان قابل للضبط للارتفاع. هذا يسمح بتغيير ارتفاع العمل أثناء عمليات الرفع، لكن لا يُسمح بتعديل الارتفاع أثناء تعليق الحمل.
لأغراض التقييم العملي، يُرجى تقديم مسار السفر الكامل وارتفاع فتحة الباب الأدنى، بدلاً من مجرد الحد الأقصى لوزن الحمولة.
تستخدم الرافعات الجانبية المحورية الكهربائية ذات الألومنيوم الخاصة بـ MOTCRANE عادةً إطاراتًا كهربائية تعمل بشكل مستقل وكرات دوارة غير مجهزة بمحركات.
في أثناء السير المستقيم، تدفع عجلات المحرك كلتاهما الجرانيتة في الاتجاه نفسه. يتم تحقيق التوجيه عن طريق تغيير سرعة أو اتجاه حركة عجلات المحرك، مما يتيح التوجيه الترددي دون وجود آلية توجيه كهربائية منفصلة للجرارات الدوارة.
مناسبة لهذه الترتيبات ساحات ورش العمل ومناطق تركيب المعدات التي تتميز بخطوط سير متوقعة نسبياً وبسطات مستوية. يعتمد نصف الدوران والمسافة المقطوعة أثناء الحمل على أبعاد الرافعات وتوزيع العجلات ونظام التحكم.
إذا احتاج مشروعك إلى أوضاع تحرّك أكثر تقدماً، مثل التحرك للأمام والخلف أو التحرك بالتوازي أو الدوران، أو إذا تجاوزت ظروف الحمل والتربة قدرات الترتيب التقليدي للعجلات، فإن تركيباً متخصصاً رافعة عملاقة بإطارات مطاطية قد تكون أكثر ملاءمة.
يمكن تزويد هذه الرافعات بأنظمة التحكم في الحركة والتحكم في التوجيه بشكل منفصل لتوفير أوضاع تحرّك مختلفة وفقًا لمتطلبات المشروع. بالنسبة للمشاريع التي تتضمن رفع وتوصيل مكونات أو حاويات طويلة أو كبيرة الحجم داخل إطار متداخل، الناقل المتجول قد يتم النظر في خيارات أخرى أيضاً. تعتمد أنماط القيادة ووظائف التحكم المتوفرة على التكوين المحدد للمعدات.
الكرينات القابلة للنقل من سبائك الألومنيوم مفيدة بشكل خاص للعمليات الصيانة المؤقتة، والتحويل بين مناطق العمل، والتطبيقات التي تتطلب التجميع والتفكيك والنقل والتخزين بشكل متكرر.
عندما تحتاج منصة إلى تفكيكها ونقلها بشكل منتظم، قد تكون وزنها الذاتي وأبعاد مكوناتها وطريقة تركيبها أكثر أهمية من السفر بالدفع الكهربائي. وتناسب الطرز القابلة للطي والقابلة للتعديل في الارتفاع متطلبات الوصول والتخزين المختلفة، لذا ينبغي أن يتم اختيارها بناءً على المساحة المتاحة والطرائق التي سيتم نقلها أو تخزينها بها.
إذا كنت قد قررت بالفعل استخدام هيكل من سبائك الألومنيوم، فاستكشف خياراتنا رافعة جسرية من الألومنيوم مجموعة من التصاميم القابلة للطي، وأساليب ضبط الارتفاع، والمسافات والأحجام الخاصة بالنماذج، والتطبيقات الفعلية من قبل عميل في اليابان.
أخبرنا بوزن الحمل الذي تحتاج إلى رفعه، وما إذا كانت هناك حاجة إلى مرفقات رفع خاصة، ومكان استلام الحمل، وكيفية تحركه، والمكان الذي سيتم وضعه فيه.
في حال توفره، يرجى أيضًا تقديم أبعاد مقبض الشاحنة القصوى المطلوبة، والمنطقة المخصصة للعمل، والأبواب والمسارات، وصور لأرضية الشاحنة، والمسافة التقديرية للرحلة. وفي حالة المشاريع التي تتضمن مسارات أطول أو منحنيات مع حمولة معلقة، سيكون رسم بسيط للطريق مفيدًا بشكل خاص.
ستستخدم MOTCRANE هذه المعلومات لتوصية بنظام رافعة الجناح المحمولة المناسب، وإعداد مخطط أول، وتقديم عرض أسعار.
