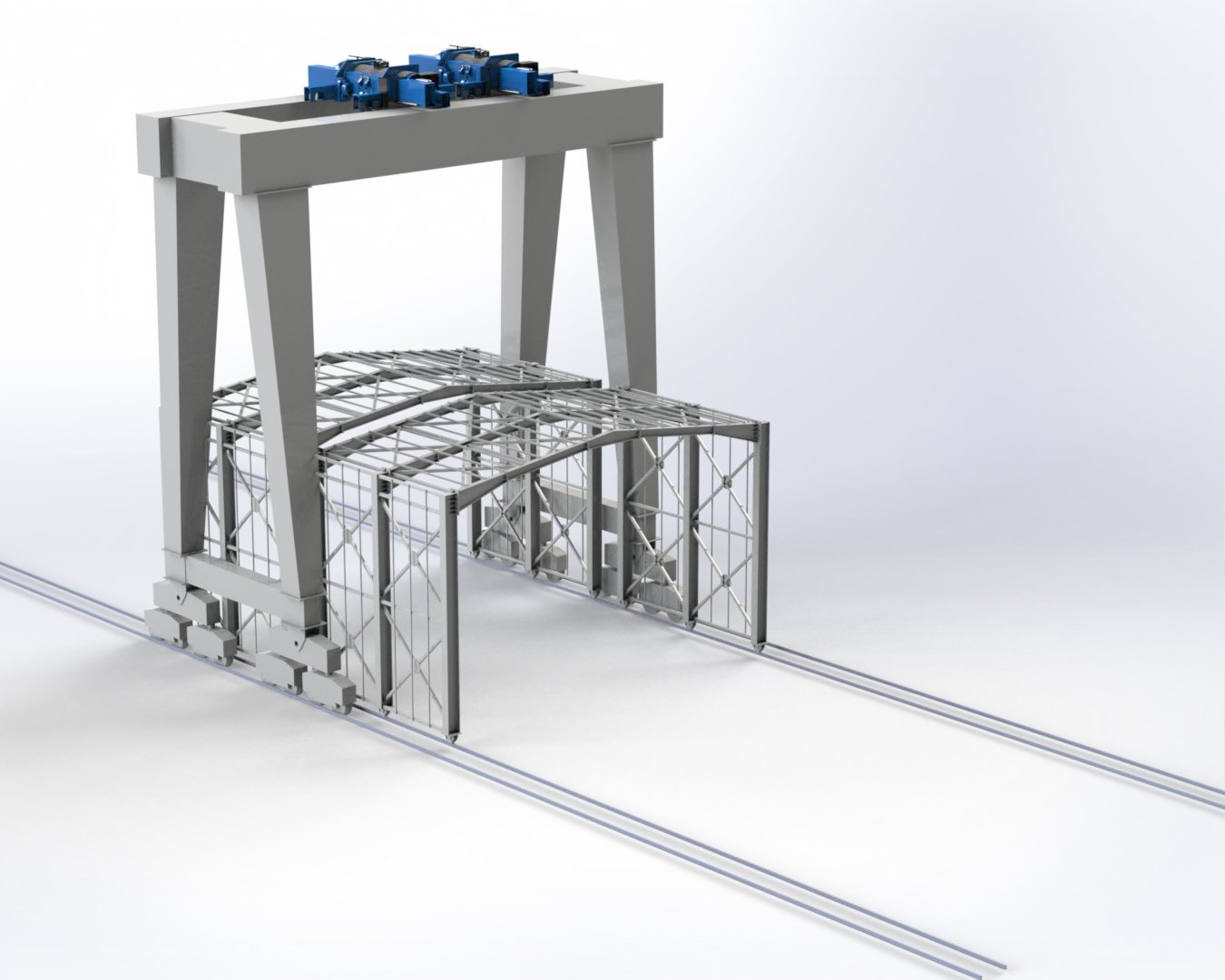

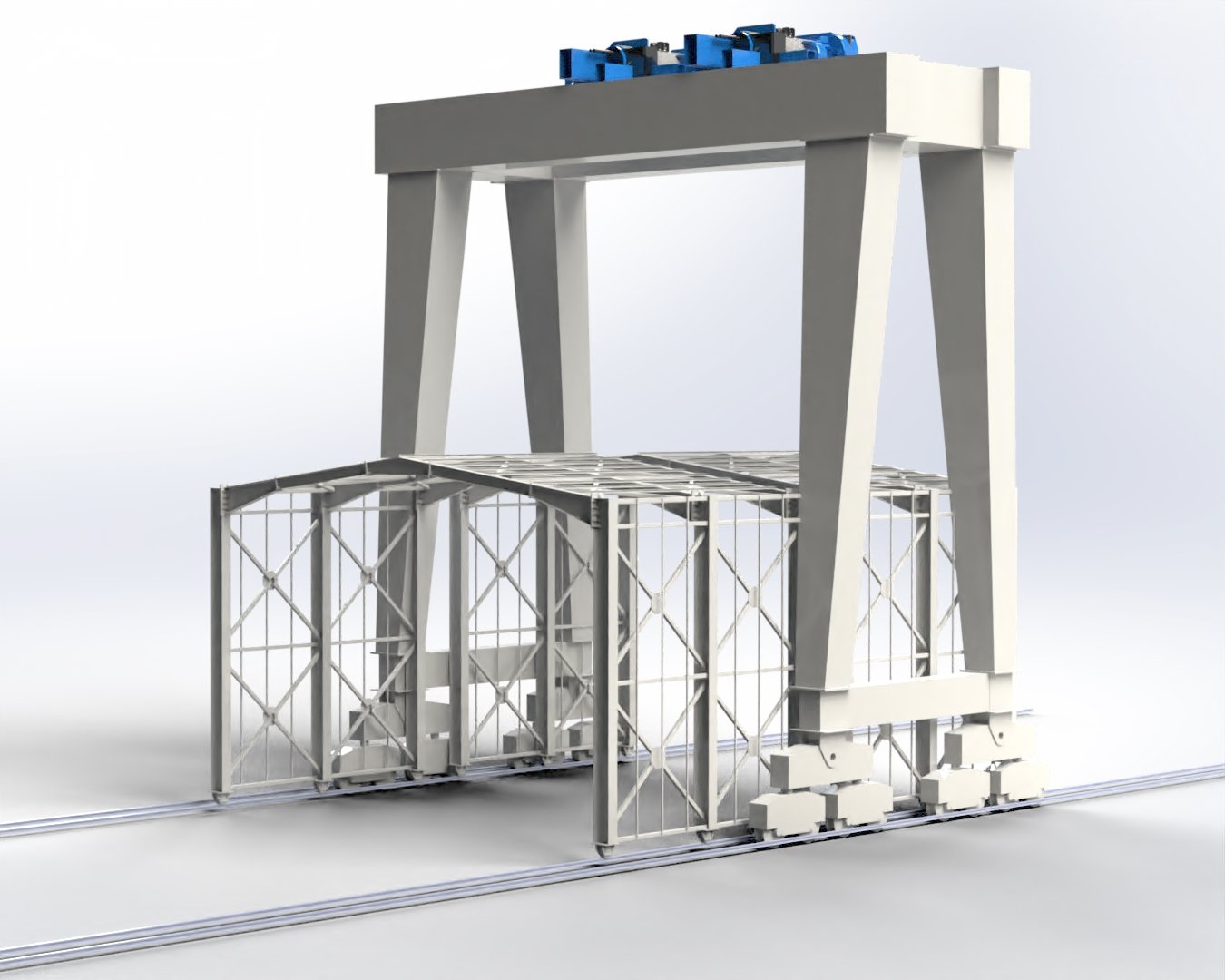

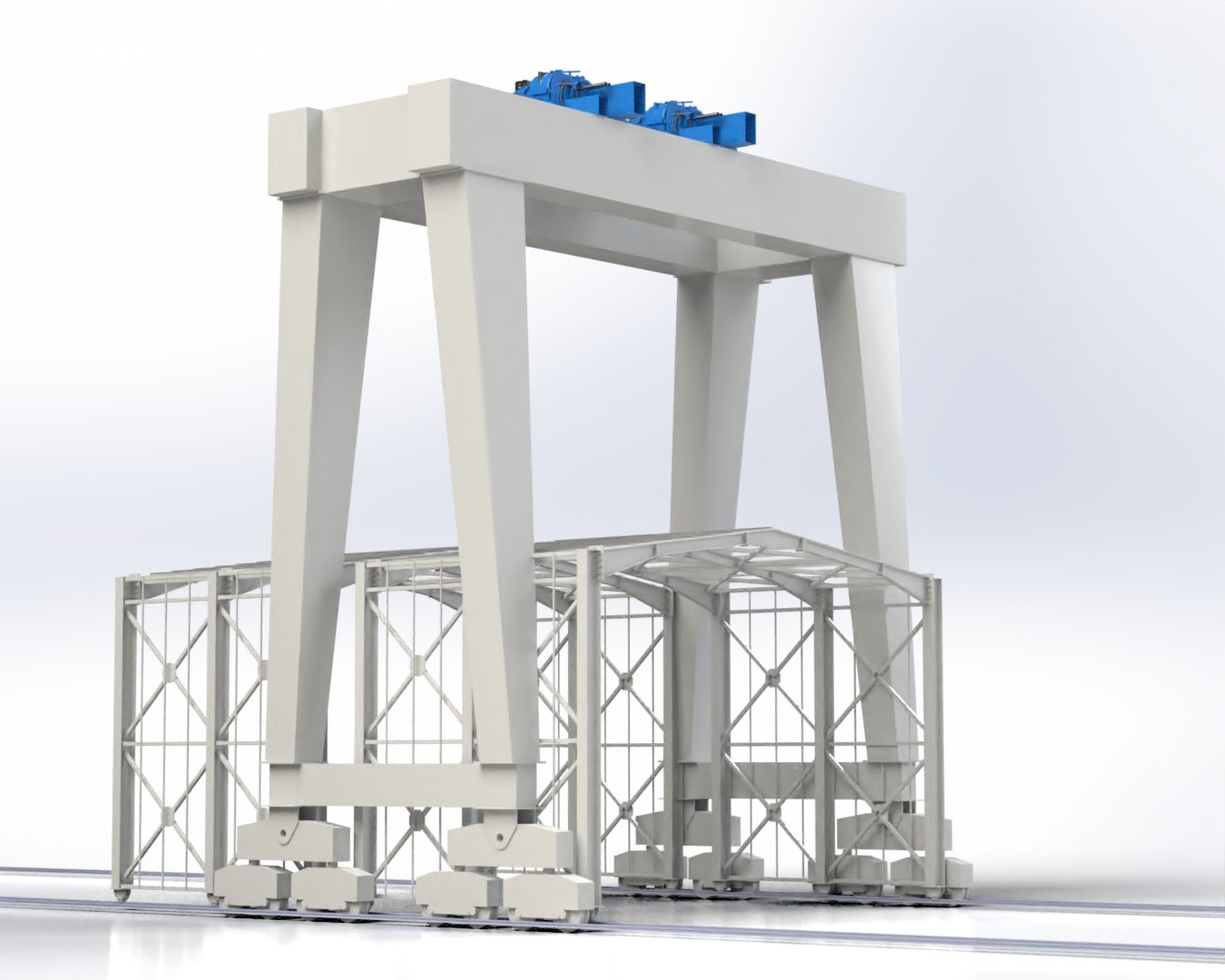

80 ton Gantry Cranes and Steel Structure Workshop Exported to Chile customer, they are mainly used for loading, unloading and transporting goods within the cargo yard.
このシステムは1つで構成されている。 80 ton gantry crane 工場棟とクレーンの協調運転、または独立運転が可能です。
80トンガントリークレーンとそれに付随する移動式鉄骨構造工場建屋は、チリの某鉱区の露天倉庫プロジェクトに採用された。この地域の環境条件は、最大風速が時速60キロメートル、最高気温が摂氏45度、電源電圧が380V 50Hz、設備全体の作業レベルがA5に達することが顧客の要求である。
ガントリークレーンのスパンは16メートル（トラックの中心間距離）で、トラックの総移動距離は64メートル。リフティング・システムは2台の80トン 電気ワイヤーロープホイスト（ダブルガーダー）吊り上げ高さは11メートル。リフティング機構は、インターロックとシングルアクションの両方の操作モードをサポートする必要がある。安全上の理由から、顧客は運転速度をできるだけ低くするよう要求している。
また、2つの移動式作業場にはインターロック機能が装備されており、他の吊り具（例えば シングルガーダー天井クレーン または ジブクレーン)が工場内に構成されている。各工場の建物の寸法は以下の通り：長さ7メートル、幅14メートル、最大高さ8.9メートル、走行距離64メートル。
| 仕様 | ガントリークレーン80t | 鋼構造ワークショップ |
| ♦ 耐荷重：1kg | 80T+80T | 長さ：7メートル |
| ♦ リフティング高さ | 11m | 高さ：8.9メートル |
| ♦ スパン | 16m | 幅：14メートル |
| ♦ 労働者階級 | 2M/M5 | ワークスペース走行速度：0～30m/min |
| ♦ リフティング速度 | 2.5/0.4m/分 | 鋼鉄材料：Q690E |
| ♦ ホイスト走行速度 | 0-20 m/分 | |
| ♦ クレーン走行速度 | 0-30 m/分 | |
| ♦ コントロール・モード：1 | リモコン | |
| ♦ 電源 | 3P 380V 50HZ |
80 ton Gantry Crane Drawing(クリックでダウンロード)
鉄骨構造ワークショップ図面(クリックでダウンロード)
