ダブルガーダーガントリークレーンは、屋内または屋外環境での高頻度の吊り上げ作業に適しており、主に資材の吊り上げ、設備の設置やメンテナンスなどの作業に使用されます。
| 耐荷重：1.5kg | 5t~400t.... |
| クレーンのスパン | 7.5m~35m |
| リフティング高さ | 6m、9m、12m... |
| 労働者階級 | A3~A8 |
| コントロールモード | ワイヤレス・リモコン／キャビン・コントロール |
| 保護等級 | IP54/IP55 |
| 電源 | 3P 380V 50HZ または他 |
| 使用温度： ♦使用温度： ♦使用温度： ♦使用温度： ♦使用温度： ♦使用温度 | -20℃〜45 |
| ヨーロピアンビーム（低ヘッドルーム） |
| ヨーロッパ製電動ホイスト（メンテナンスフリー） |
| VFDコントロール |
| ワーキングクラス：A4/A5 |
| ISO/FEM規格 |
| 標準ビーム（ボックスタイプ） |
| ウインチ・トロリー |
| VFDコントロール |
| ワーキングクラスA3-A8 |
| ISO規格 |
| 標準ビーム（トラスタイプ） |
| ウインチ・トロリー |
| VFDコントロール |
| ワーキングクラスA3-A8 |
| ISO規格 |
| ※ SWL(t)0.8トン～80トン |
| ※ HOL(m)マックス.：90m |
| ※ 無段階制御トロリー（VDF制御）； |
| ※ リフティングモーターの回転取り付け設計； |
| ※ スマートな運転、より高い効率； |
| ※ Heavy duty motor, 60%ED rating; |
| ※ 頑丈な亜鉛メッキワイヤーロープ； |
| ※ 標準機能にはセーフティ・モニタリングが含まれる； |
| ※ SWL(t)5トン～500トン |
| ※ HOL(m)マックス.：160m |
| ※ 低いヘッドルーム、軽量、建築コストの節約； |
| ※ ヘビーデューティー加工； |
| ※ スマートな運転、より高い効率； |
| ※ メンテナンスフリー； |
| ※ インチング/マイクロスピード/アンチスウェイなど； |
| ※ HMIと安全運転システムなど； |
| 一般的なタイプ： |
| ♦ 円錐形非同期モーター
♦ ソフト・スタート・モーター
♦ 3-in-1モーター （欧州ブランドの代替が可能） |
| 一般的なタイプ： |
| ♦ 「3-in-1」モーター
モーター、減速機、ブレーキが1つの駆動装置に統合され、設置が簡単で、伝達効率が高く、騒音が小さいという利点がある。 |
定格クレーンケース
関連ブログ
電動ダブルガーダーガントリークレーン このタイプのクレーンは、メインビーム、エンドビーム、アウトリガー、ウィンチトロリー（電動ホイスト）、電気システムなどの主要コンポーネントで構成されています。このタイプのクレーンは、メインビーム、エンドビーム、アウトリガー、ウィンチトロリー（電動ホイスト）、電気システムなどの主要コンポーネントで構成されています。屋外作業で使用する場合は、作業の安定性と安全性を確保するために、トラッククランプ、アンカー装置、風向風速計などの補助安全装置を装備する必要もあります。
屋外での吊り上げ作業のための最もコスト効率の良いリフティング・ソリューションとして、このクレーンは長い耐用年数（通常15年まで）、5トンから400トンの吊り上げ能力範囲、最大スパン35m、吊り上げ高さ3mから30mの範囲を特徴としています。
お客様は、特定の構成要件に基づいて適切な作業レベル（A3～A8）を選択することができます。
MHSタイプ ダブルガーダーガントリークレーン はガントリークレーンの古典的なタイプです。このクレーンの高く上がるトロリーは 2 つの主要なビームのトラックにまたがり、主要なビームのトラック方向に沿って走ります。数十年にわたる技術設計と絶え間ない改良を経て、現在では標準化された生産工程を達成し、その作業レベルは通常A5です。
♦ Standard Capacity：5t/10t/16t/20t/32t/50t/80t
♦ Cレーン・スパン(c/c)7.5m~35m
♦ リフティング高さ6m/9m/12m/18m/24m/30m
♦ 労働者階級A5
♦ クレーン制御モード：キャビン コントロール＆リモコン
♦ リフト速度：倍速
♦ ホイスト 移動速度：0-20m/分
♦ クレーン 走行速度：0-20m/min、0-30m/min

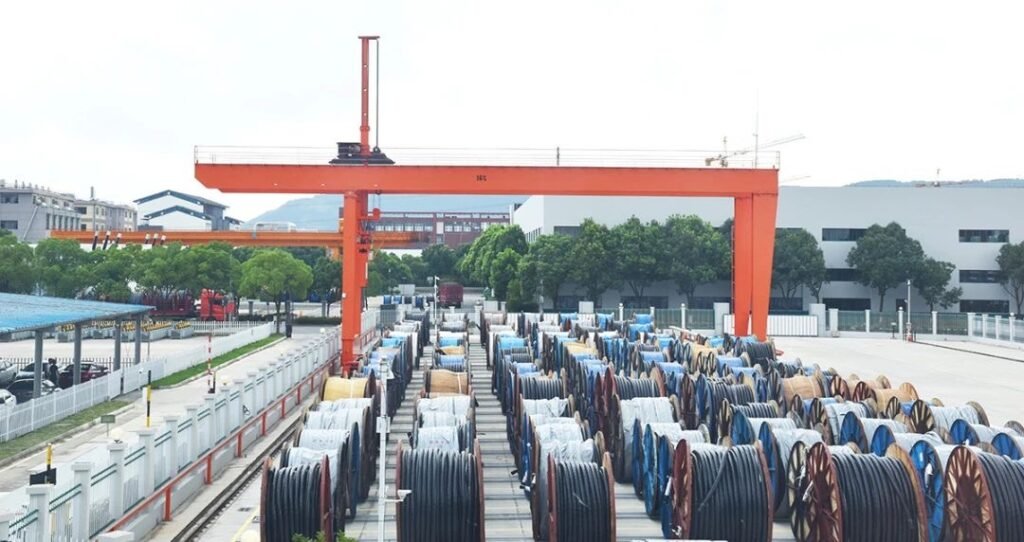

MG のタイプ二重ガードのガントリー クレーンは港、鉄道の貨物ヤード、産業および鉱山企業および倉庫および兵站学の分野の大きいスパンそして高い持ち上がる容量の操作の場面で広く利用された非常に能率的な持ち上げ装置です。このガントリー クレーンは「ドア」形の構造を形作るために 2 つの主要なビームを採用します。メインビームの下部はアウトリガーを介して地面に接続され、アウトリガーの下部には走行車輪が装備され、地上軌道に沿って移動操作が可能です。メインビームにはホイスト・ウインチ・トロリーが設置されている。このトロリーは、資材の垂直昇降を実現するだけでなく、メインビームに沿って横方向に移動し、水平ハンドリング作業を完了することもできる。ダブルビームの設計は、装置の耐荷重と構造安定性を大幅に向上させ、特に頻繁な高荷重作業環境に適しています。
♦ S標準容量：5t-400t
♦ Cレーン・スパン(c/c)7.5m~35m
♦ リフティング高さ6m/9m/12m/18m/24m/30m
♦ 労働者階級A3-A8
♦ クレーン制御モード：キャビン コントロール＆リモコン
♦ リフティング速度シングルスピード、ダブルスピード
♦ トロリー 走行速度：シングルスピード、可変周波数
♦ クレーン 走行速度：シングルスピード、可変周波数

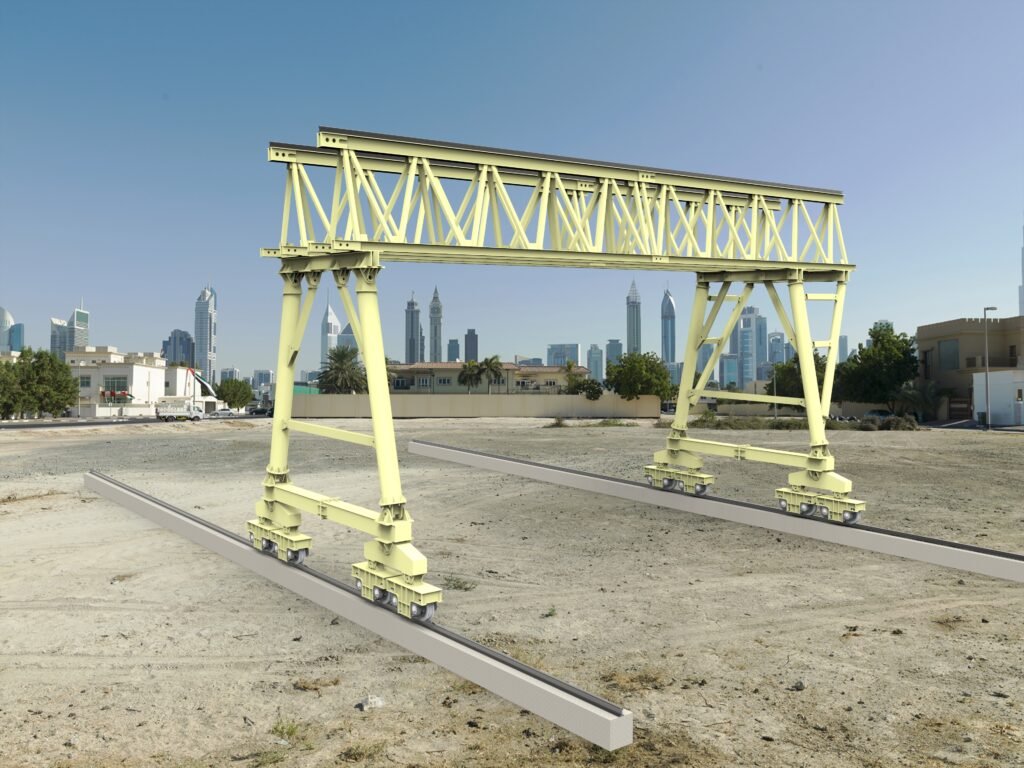

MGTタイプトラスダブルガーダガントリークレーンの主桁はトラス構造を採用し、山形鋼やI形鋼によって溶接され、自重が軽く、耐風性に優れ、比較的安価であるという利点があります。そのアウトリガーは通常剛体構造で、主桁と下部クロスビームと共に安定したガントリー・フレームを形成し、全機械の良好な安定性と耐荷重能力を確保します。本装置は、吊り上げ能力と稼働頻度が中程度に要求される屋外作業環境、特に橋梁建設、ストックヤード、鉄道貨物駅などの強風が吹く場面で広く使用されている。
♦ S標準容量：5t-400t
♦ Cレーン・スパン(c/c)7.5m~35m
♦ リフティング高さ6m/9m/12m/18m/24m/30m
♦ 労働者階級A3-A8
♦ クレーン制御モード：キャビン コントロール＆リモコン
♦ リフト速度：5/0.8m/min、4/0.7m/min、0~5m/min
♦ リフティング速度シングルスピード、ダブルスピード
♦ トロリー 走行速度：シングルスピード、可変周波数
♦ クレーン 走行速度：シングルスピード、可変周波数
